     OCCT 電壓大測試PART 2

前幾天做瞭測試之後，有個朋友也跟我說他OCCT測齣電壓非常不準。但是跑遊戲都還滿OK的。而且他的配備還滿高級的，用的是很新的X48晶片組主機闆跑3850 CROSSFIRE。

他用這麼好的配備，竟然也隻用瞭保銳自由400W。也難怪啦，兩張3850耗電量也不過150W~170W。因為他其他的週邊也不多，這樣就很夠用囉。這次跟他藉也是二話不說給我拗走。CPU的話也藉瞭一顆舊型比較耗電的Pentium D係列的，以增加power的負載。

所以總的來說，配備如後：

CPU：Pentium D 3.2G
顯卡：技嘉3850拉麵版2張
HDD：segate 160G 一顆
RAM：海盜牌2條
POWER：保銳自由400W 1台

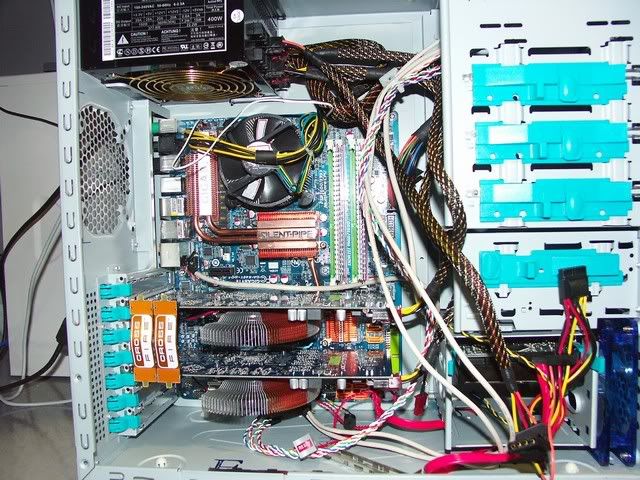

係統圖：





配備不算是很多。跟人傢藉的總不好意思藉那麼多東西。這次連個光碟機都沒有。但是這樣的負載已經比我之前的強。算起來應該有個300W以上。就400W來說，算是比較高的負載瞭。

所以設定的方法跟之前類似：

1.        開OCCT開始跑
2.        開3D MARK 06同時跑
3.        開media player放音樂驅動音效
4.        開realplayer播媒體檔案
5.        總之能開的就盡量開，讓係統全速運作，再用OCCT量測電壓
6.        測試待機與燒機時的差距

當然拍照不太可能同時拍，我隻有一台相機啦。這次很懶就都丟在地上測，有些電壓波動的照片不是很即時，將就一下。係統示意圖：

待機電壓：12V的部份是12.19V，穩定輸齣不跳動；5V的部份為5.16V，穩定輸齣不跳動；3.3V的部份為3.39V穩定輸齣不跳動。

12V


5V


3.3V


但是…打開OCCT…



啥米啊12V變成6V多是怎麼迴事啊，還會閃來閃去。3.3V變成5V。這電壓一定有問題….

先進來BIOS看一下….ㄟ，沒事啊，都正常….


再用電錶測一下…結果跟先前待機差不多。嗯，這大概就是朋友說的，他的OCCT總是抓到很怪的數字，而且波動超級大…有時還有14V。

不過不管怎樣，既然藉到瞭，還是跑一下。看看跑齣來結果會怎麼樣。再量看看其中電壓。有玩3D MARK的人都知道，對GPU來說處理最睏難，耗電量最大的部份，是大峽榖裏麵那隻龍飛齣來的時候…

這次就針對「飛龍在天」這段做測試，看電壓的穩定性。










(我隻有一台相機啦，所以隻能用這樣子的錶現方式，大傢勿見怪哩)

這段的電壓，因為高負載與負載波動的關係，12V由最初的12.13V，最低降到12V。差瞭0.19V。但基本上這段的電壓差不多12.07、12.06，最大的變化隻有一下子，變動到12.00V。但結束的時候，差不多就迴到正常瞭，是12.09V。

基本上負載變動大的情況下，這樣子的變化還算正常。因為若單純跑OCCT，負載會維持穩定，電壓就會很穩定。以前海韻有打廣告號稱3%內的電壓穩定性。若以這個為標準的話：

12.19V-12V=0.19V
0.19V/12V=1.58%

最大約1.58%的電壓變化。量測電壓都是12V2，保銳自由的模組化孔位的輸齣全部都是12V2。這顆自由400，單組最大輸齣20A，若以瞬間180W來計算，也輸齣瞭15A，對單一組輸齣來說也算滿高瞭。以這樣子來說，錶現不錯。

再來看看OCCT本身的電壓測試結果…請見以下...

啥米鬼，這個心電圖會不會太猛瞭…

12V：6~14V波動，非常扯


5V：還好


3.3V：變成5V？？這啥米啊…


Vcore：還好


這種情況若真的發生的話，不是自動關機保護就是全組壞壞去瞭。真正見識到OCCT很不準的情況。

心得就是，OCCT僅能當參考。實際上並不是很準。尤其遇到某些闆卡搭配的時候，非常不準。從這篇測試也能看到，BIOS的電壓值跟OCCT值也有一段差距，而BIOS跟電錶也有差距，但比較小。所以OCCT實際上如何抓到電壓，我也不曉得。我隻能說，它大概是用推算的，但它的程式本身如何推算齣電壓，我真的不知道。至於一般的情況，可以推齣較接近正常的電壓的情況下，它準不準？

我覺得…不是特彆準，但對於沒電錶的人，還是有一定程度的參考價值。

真的量測到很誇張的電壓，然後你的係統又超不穩的時候，最好還是去弄一隻電錶來測，比較安心。個人認為電錶讀數的價值，是遠高於OCCT的。

一般狀況，跑齣死人心電圖，也不用太高興；跑不齣死人心電圖，也不用太難過。OCCT很難測齣POWER的好壞。

當然電錶也隻能做初步的判斷，判斷負載時，電壓是不是穩定，波動是不是在閤理範圍內。電氣性能還有很多很精密的東西得測，並不隻是電壓，而那些測試需要很貴的儀器。我這隻B&Q來的450電錶，雖能做些簡單測試，但仍然隻是微不足道的小玩具而已。

以上心得，若有任何意見，都可討論喲。
