馬年到,傢中的老電腦也要趁勢升級,由於傢中老主機已經慢到不行,看看老電腦的等級吧...
【
▼

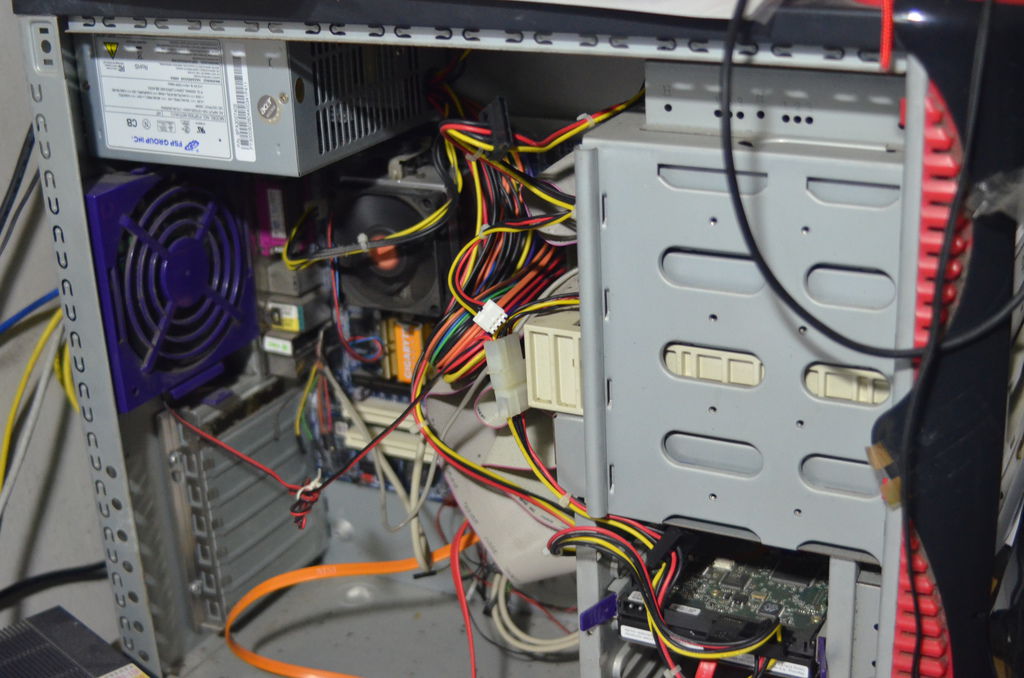

】老電腦外觀圖
,好久沒清瞭
,灰塵一堆阿
。
【
▼
】用CPU-Z觀看

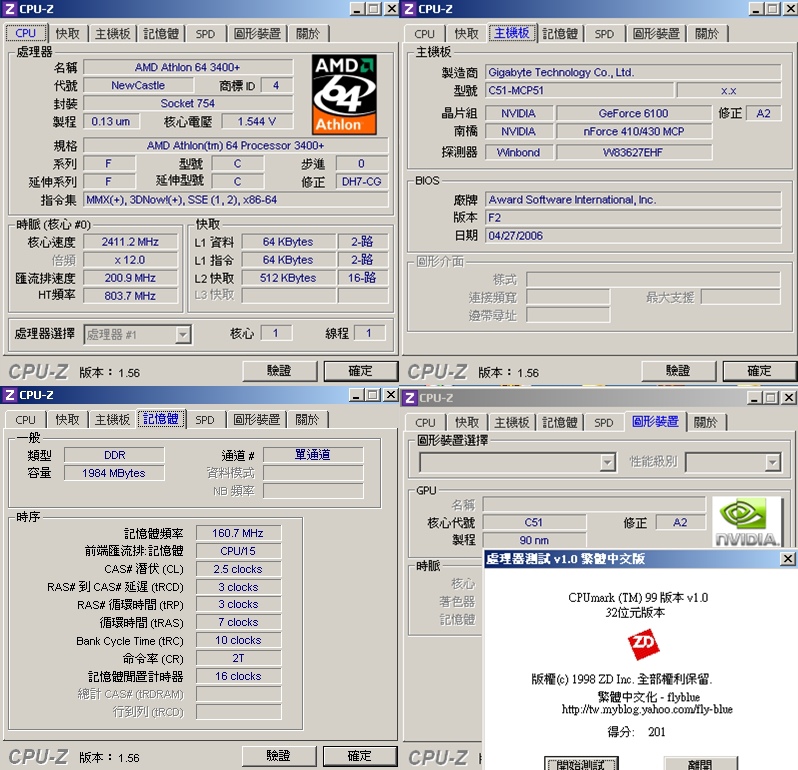

老電腦等級及執行CPU Mark99看看幾分
看到慘不忍睹的現象,所以乾脆整個換新平台,選瞭中階的第四代
Intel core CPU i5-4430
,而主機闆韆挑萬挑,終於挑到這款
ASUS TUF Vanguard B85
,為什麼挑這款呢?而不挑
Z87
係列呢?
Z87
大傢都知道
PCI-E
的配置有多好幾組,且可超頻,
USB
支援埠更多

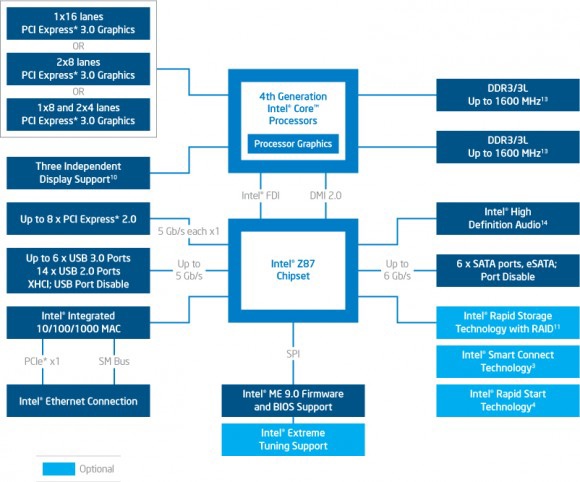

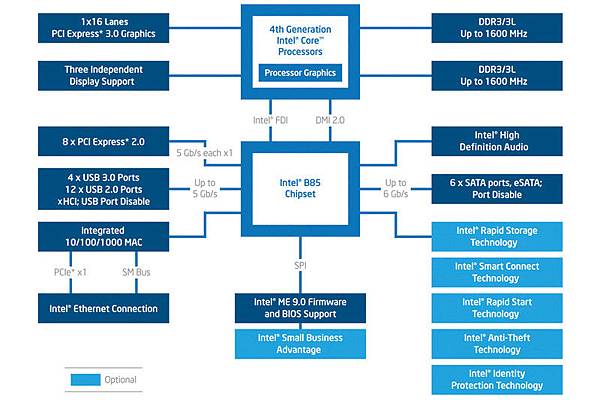

,Z87和B85架構圖比較如下所示
,因為筆者覺得
PORT
數夠用就好,太多我也閑置在那,倒是蠻重視主機闆的用料程度,以前組的主機,常常就壞在電容爆漿,不然就是晶片組被靜電打掛,這款主機闆可是有
軍規認證的保障,加上筆者不超頻,最重要的價格真的很親民,不到
4
張小朋友就可入手,剛領紅包的人,的確可以好好考慮這款由主機闆龍頭
-
華碩所推齣的
LGA1150
插槽的
Vanguard B85
。
【
▼
】
Z87
晶片組架構
。
【
▼
】
B85
晶片組架構
。
【
▼
】
華碩
Vanguard B85

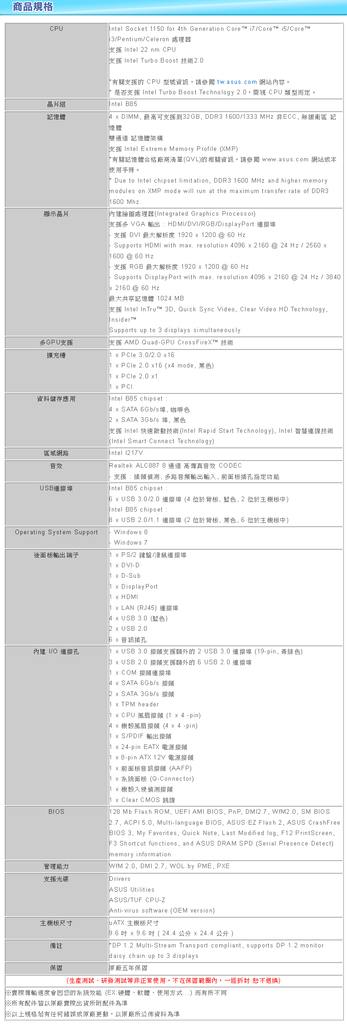

詳細規格。
【主闆外觀】
【
▼

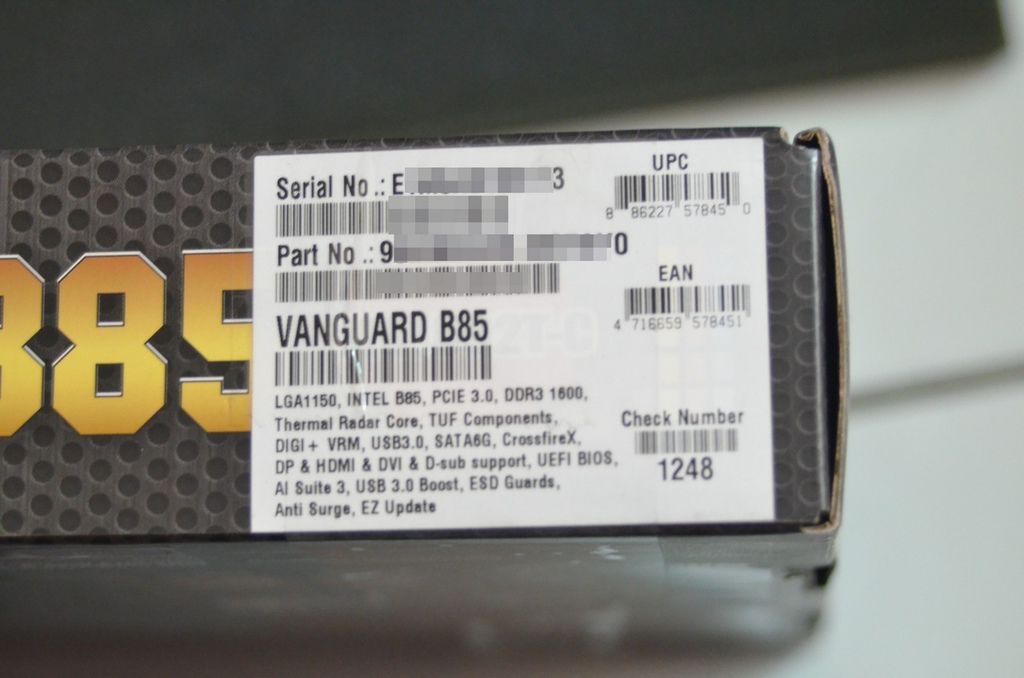

】主機闆外盒産品序號及産品的一些特點。
【
▼
】另一側有著
12
國語言的說明:有著
10
倍高速資料傳輸的
USB3.0
及身處於惡劣環境中也能輕鬆應付。
【
▼
】主機闆外盒正麵最顯眼的地方就是保固
5
年的字樣瞭,
ASUS TUF
係列最大的賣點就是統統
5
年保固,以同價位的
B85
主機闆真的很超值.
【
▼

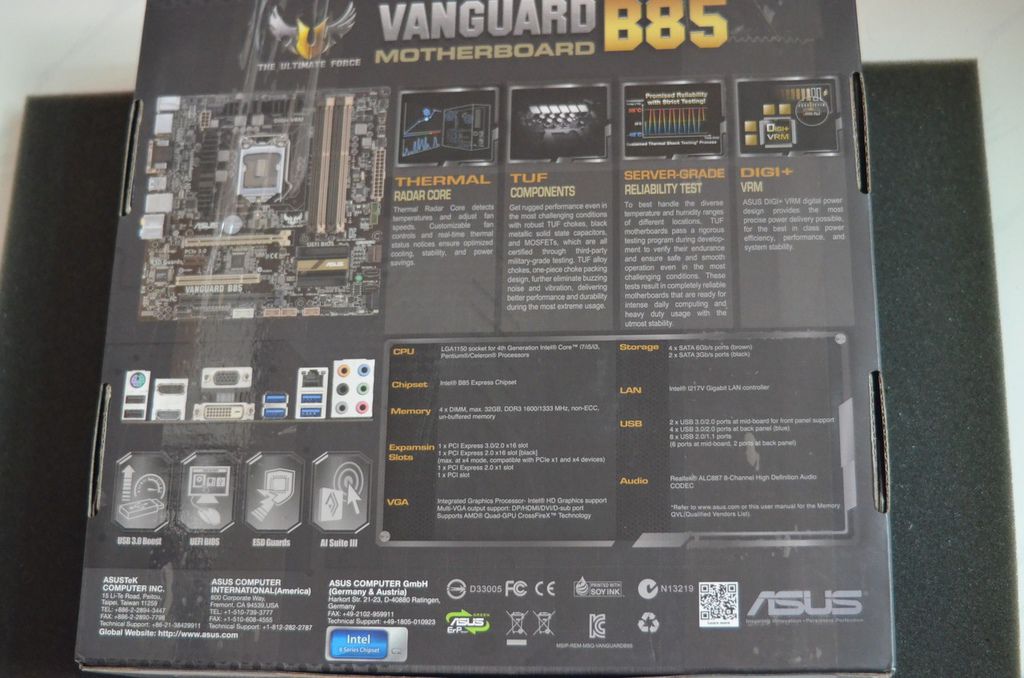

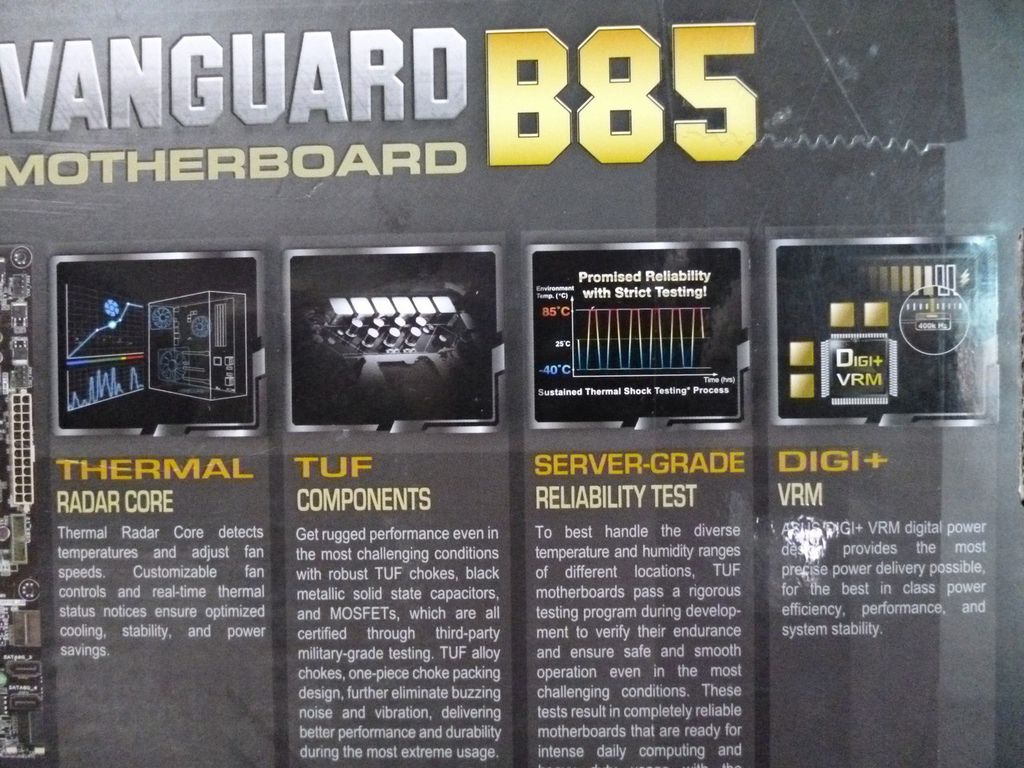

】主機闆外盒底部一覽
【
▼
】

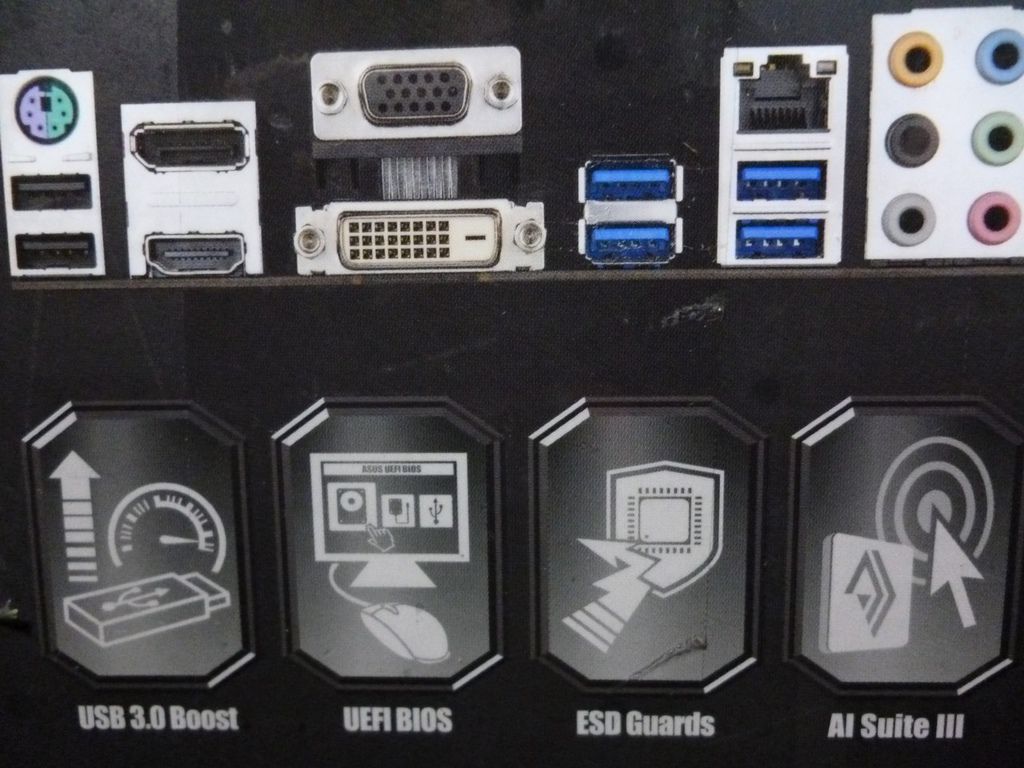

主打四大特色:左至右非分彆為熱敏雷達
/TUF
高檔用料
/ /
伺服器等級的可靠測試
/DIGI+ VRM
數位電源設計.
【
▼
】
I/O
介麵、
USB3.0 Boost
、
UEFI BIOS
、
ES
D防護及
AI Suite III
.
【
▼

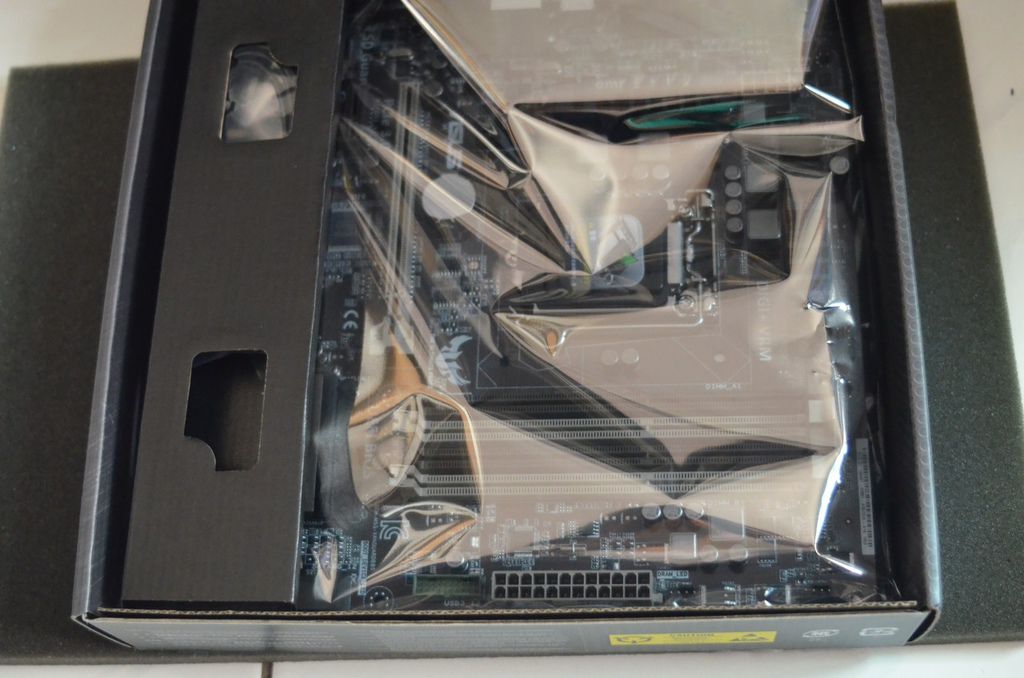

】開箱時刻:雖然有
ES
D防護設計,但在主機闆還是使用
靜電袋緊緊包覆著.
【
▼
】

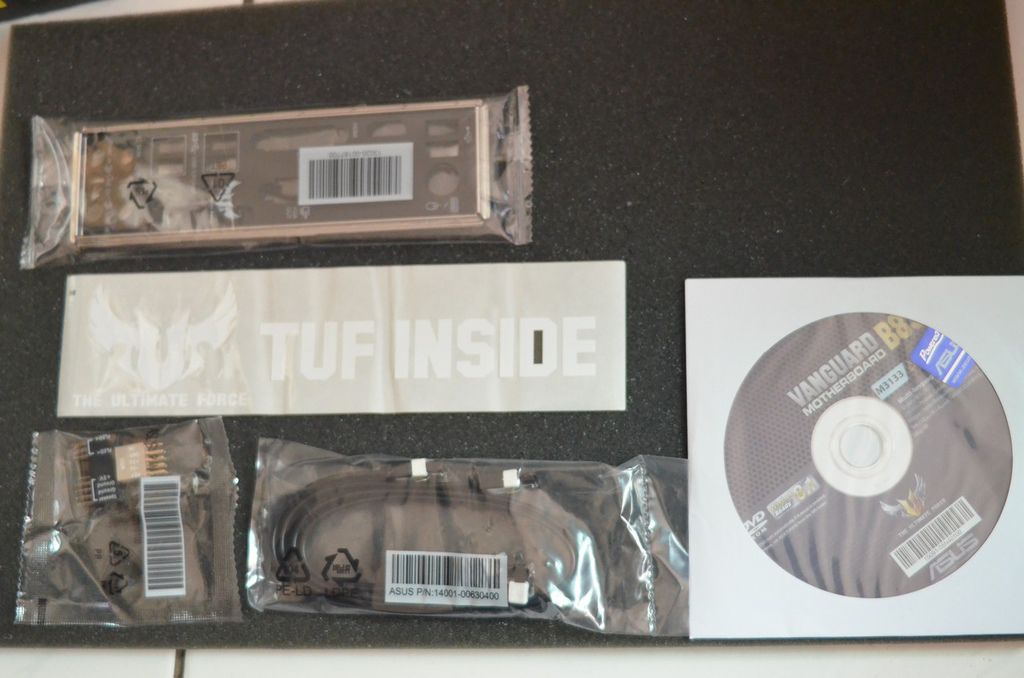

標準配件有不銹鋼擋闆
/TUF
貼紙
/Q-Connector Jumper/SATA3
排綫
/
驅動程式光碟.
【
▼
】
熱敏雷達
CORE GUIDE
、使用說明書及五年保固卡.
【
▼

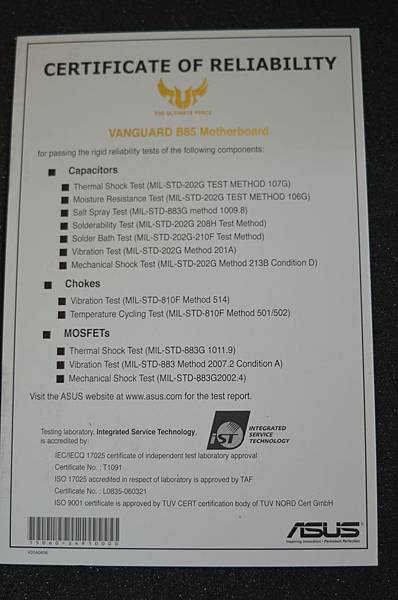

】電容
、電感及
MOSFET
軍規實驗室認證卡.
【
▼
】

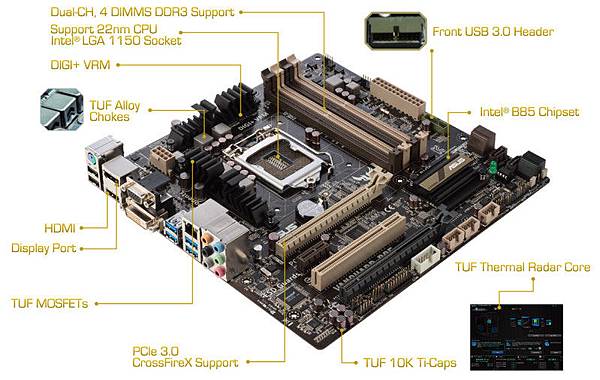

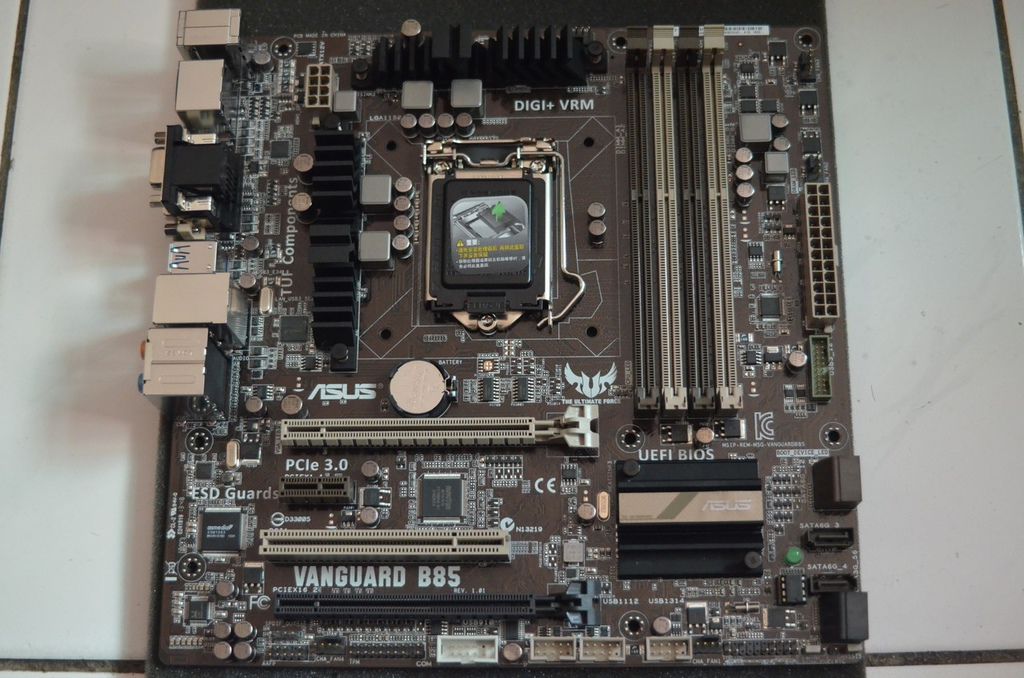

主機闆全貌及其功能要點.
【
▼
】
ASUS
VANGUARD B85
為
m-ATX
尺寸。
【
▼
】
ASUS
VANGUARD B85

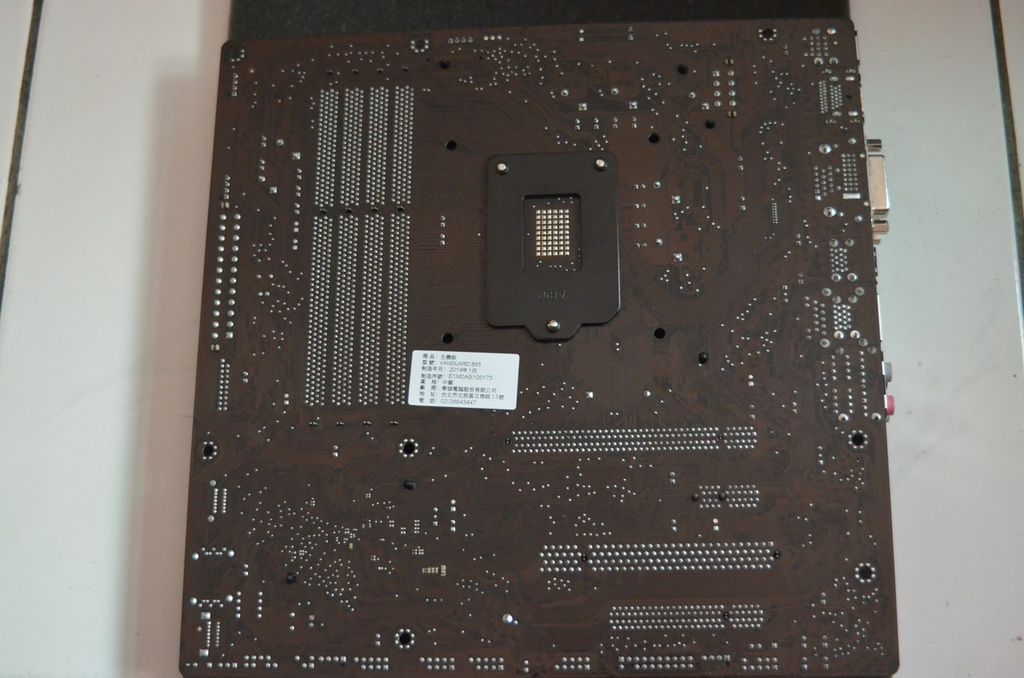

背麵
PCB
走綫,製造年份為
2014
年
1
月,剛齣爐不久的
‧
【
▼
】
CPU
使用
LGA1150

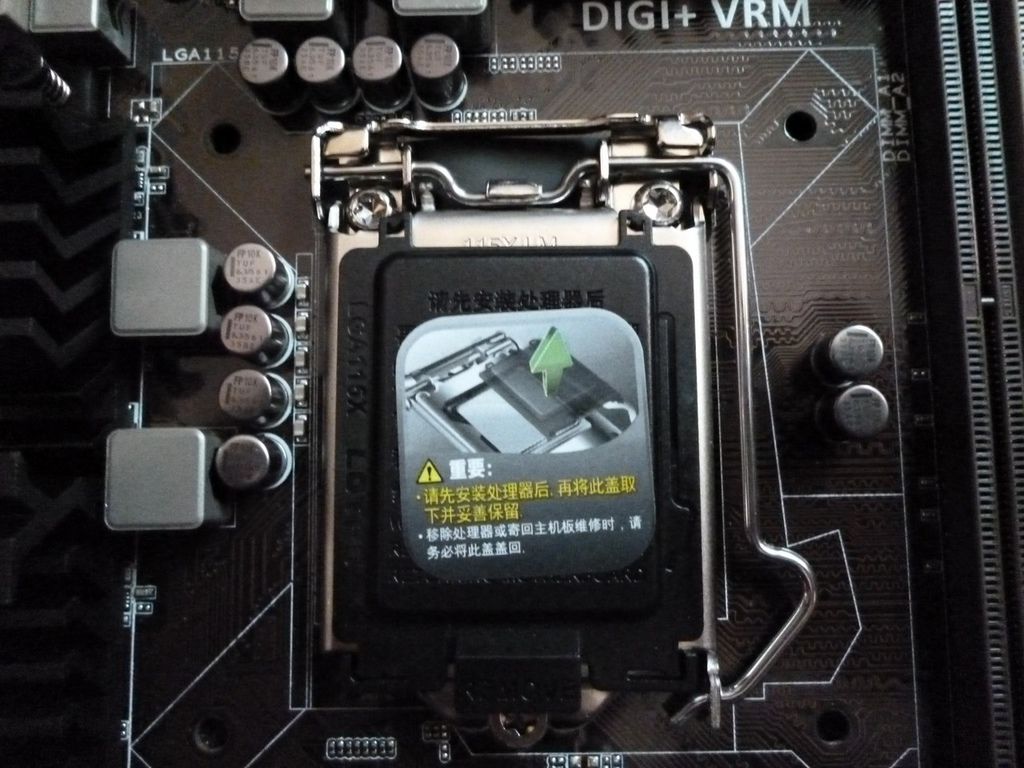

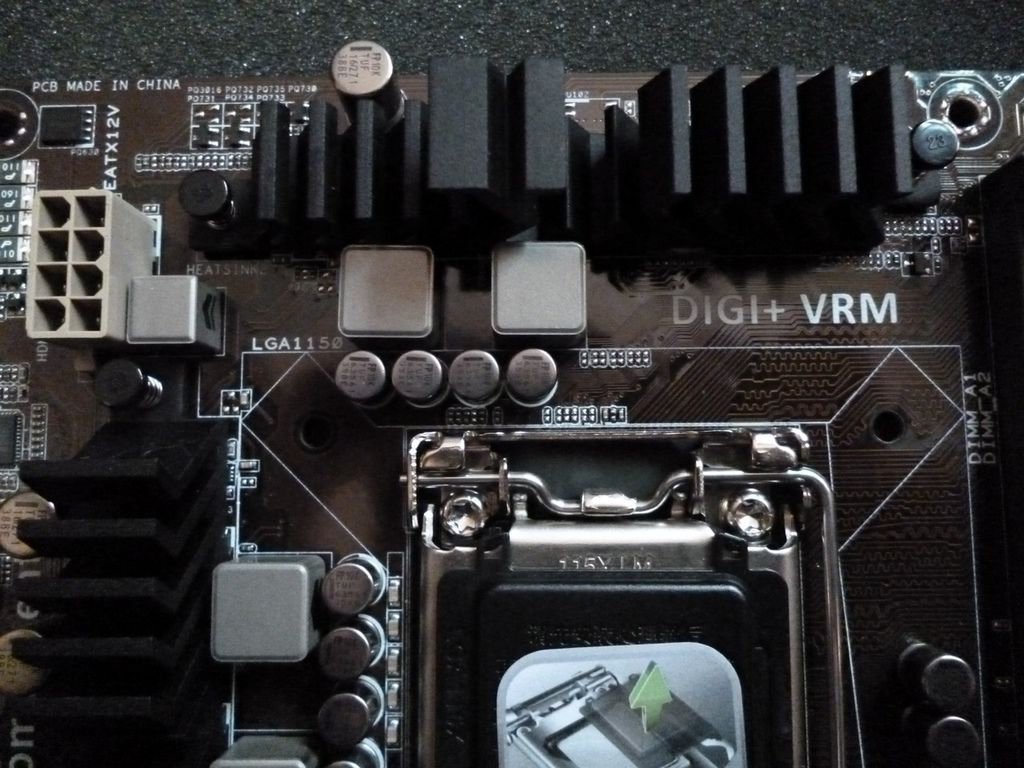

插槽,並附有一個上蓋闆,防止灰塵侵入,其電源迴路採用
4+1
相
DIGI+ VRM
數位電源管理
‧
【
▼
】
CPU

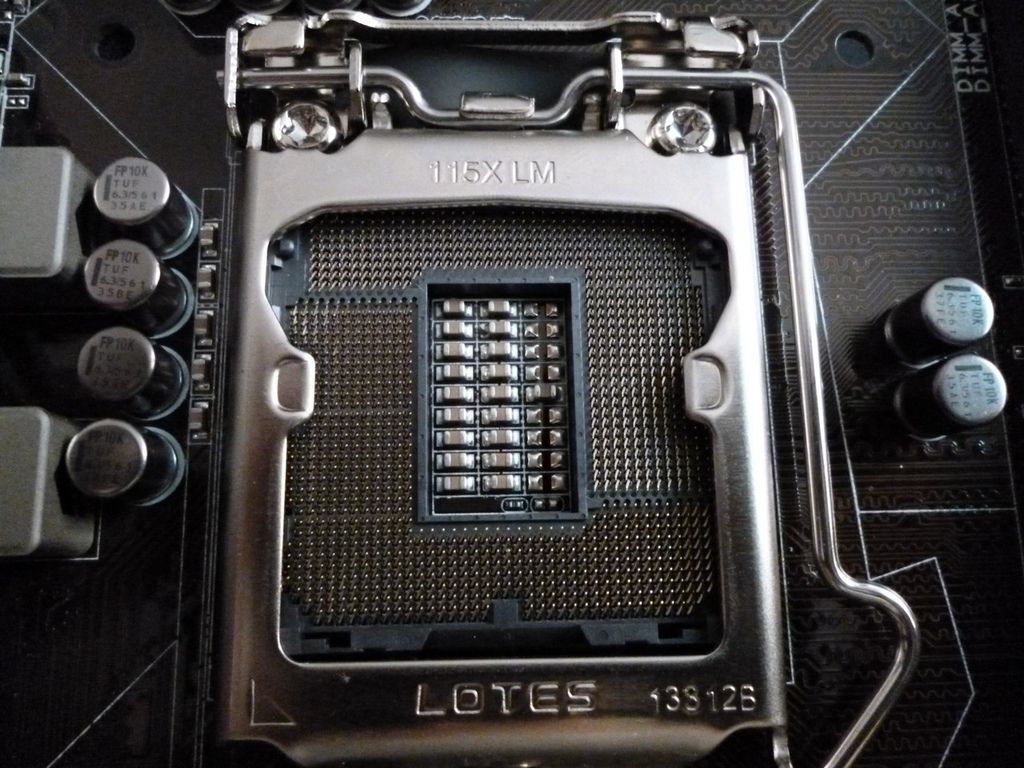

插槽內部一覽
。
【
▼
】

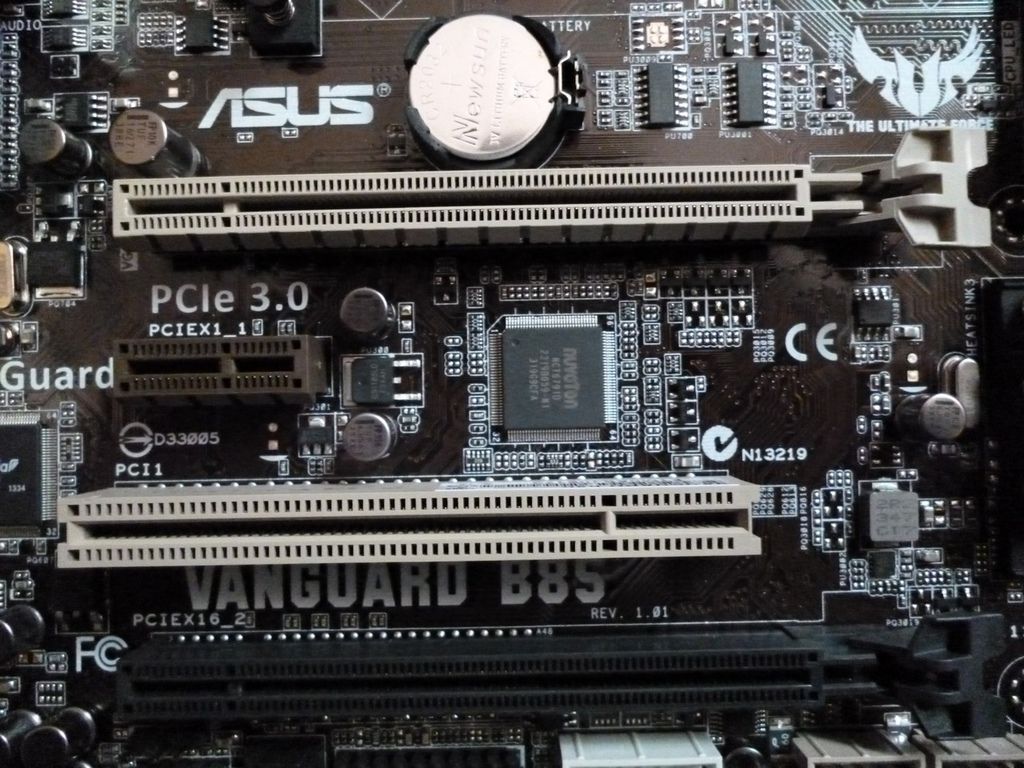

介麵卡擴充插槽有兩組
PCI-E x16
、一組
PCI-E x1
以及一組
PCI
,能支援
AMD Quad-GPU CrossFireX
技術
‧
【
▼
】
B85
晶片組使用的
PCH
散熱片
‧
【
▼
】

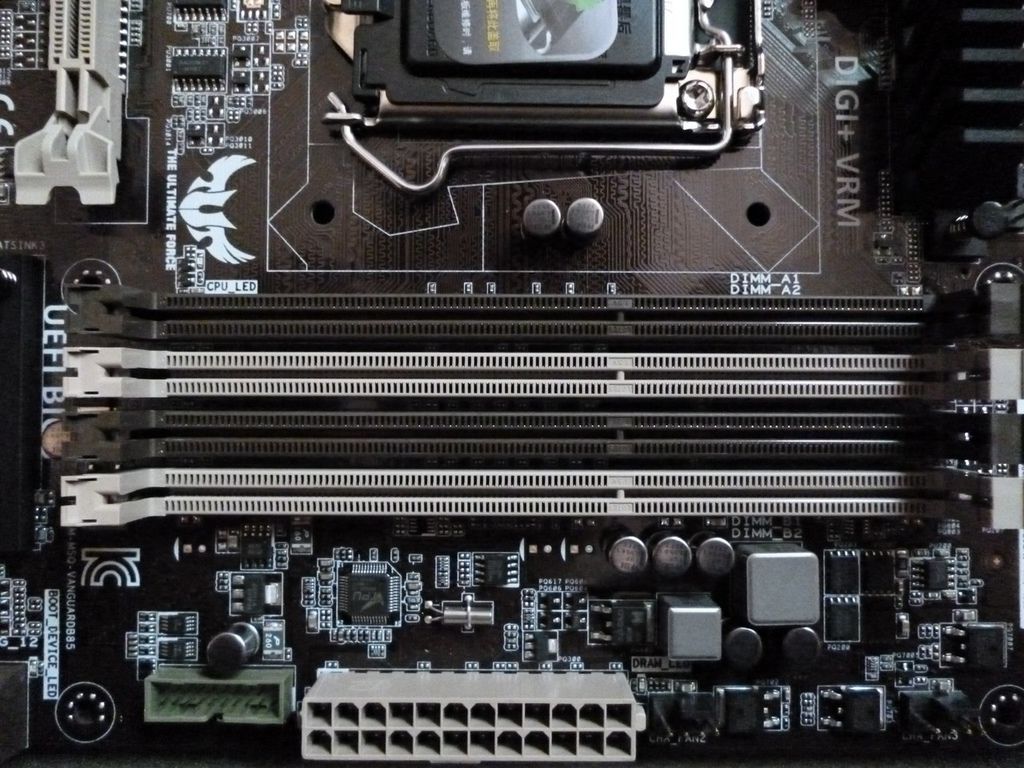

記憶體插槽為
4 DIMM
設計,容量最高可支援到
32GB
,頻率最高為
DDR3-1600 MHz
。
【
▼
】
提供
PCI

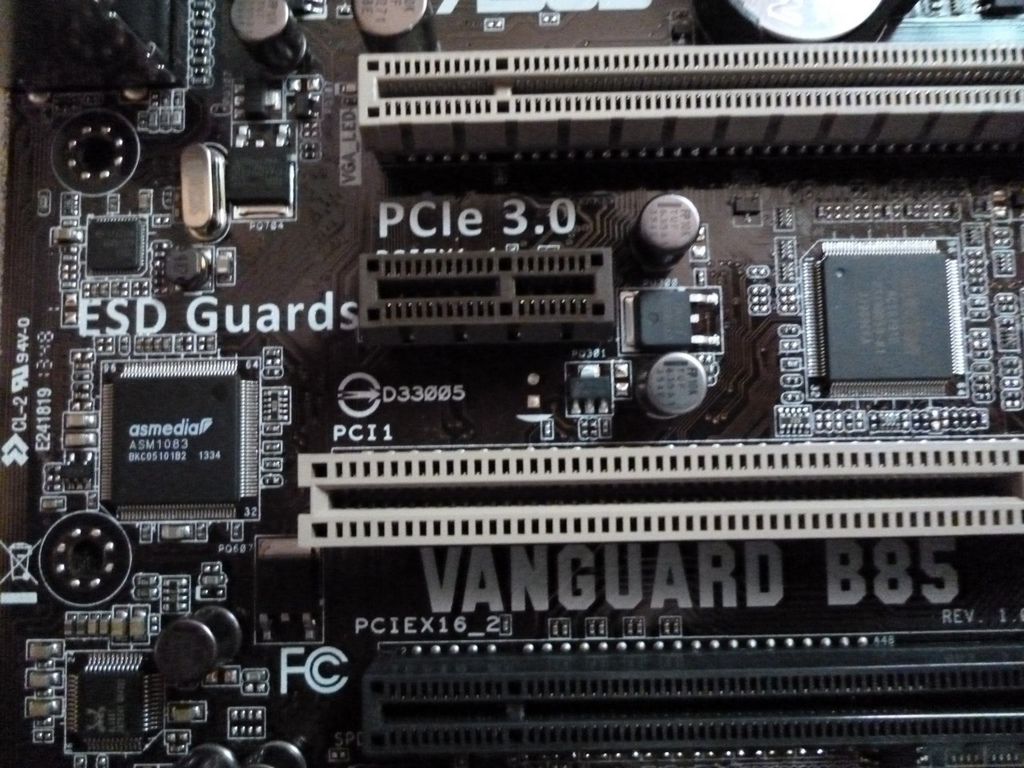

介麵的控製晶片為
asmedia ASM1083
。
【
▼
】
CPU
輔助電源採用
12V/8PIN
設計介麵,供電模組使用散熱鰭片加強散熱。
【
▼
】
The Ultimate Force
縮寫就是
TUF

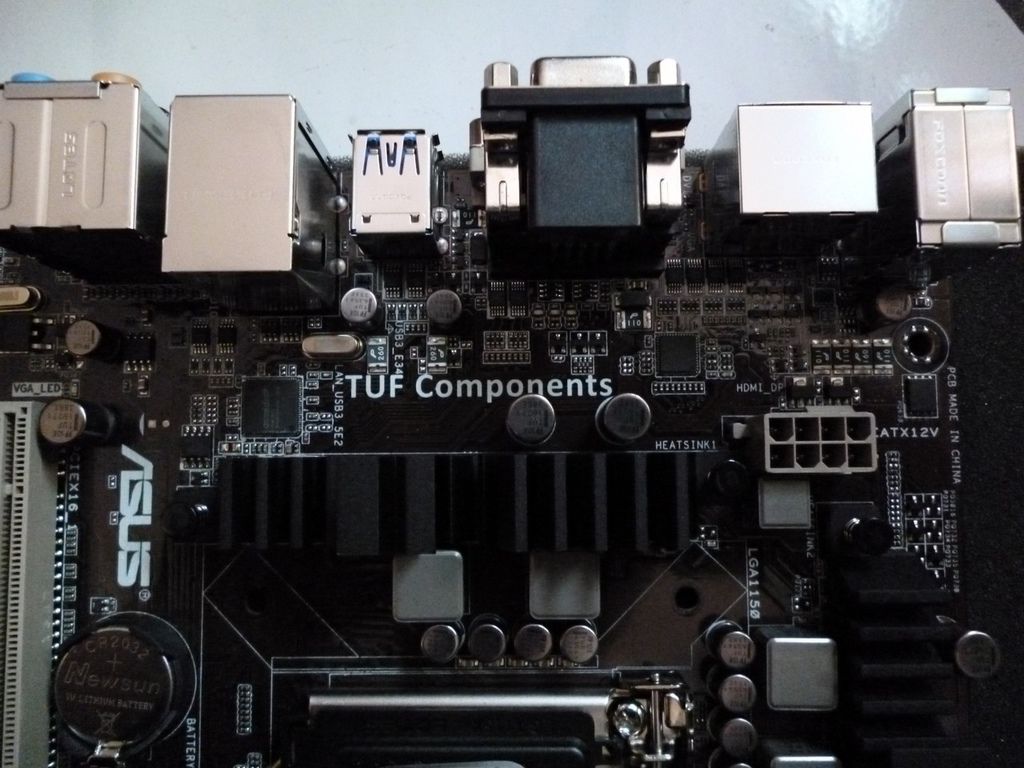

,可以清楚看到電感和電容等用料都是
TUF Conponents
。
【
▼
】
I/O
介麵
1
:

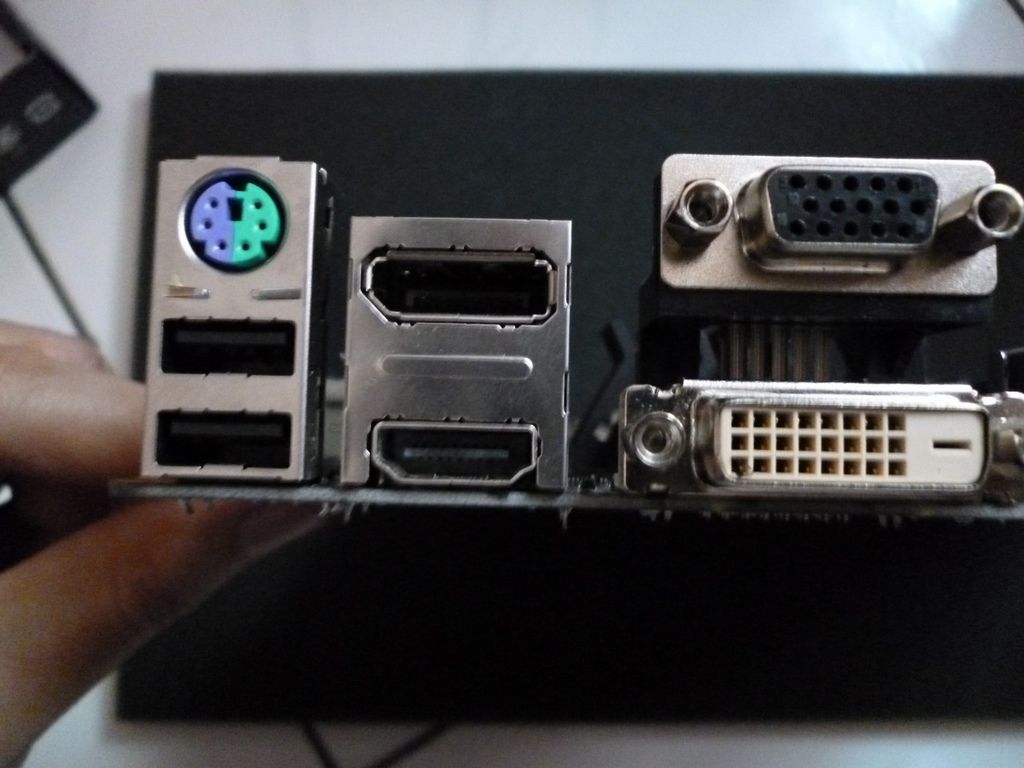

D-SUB +DVI+
四組
USB3.0+Intel® I217VLAN + Realtek® ALC887
。
【
▼
】

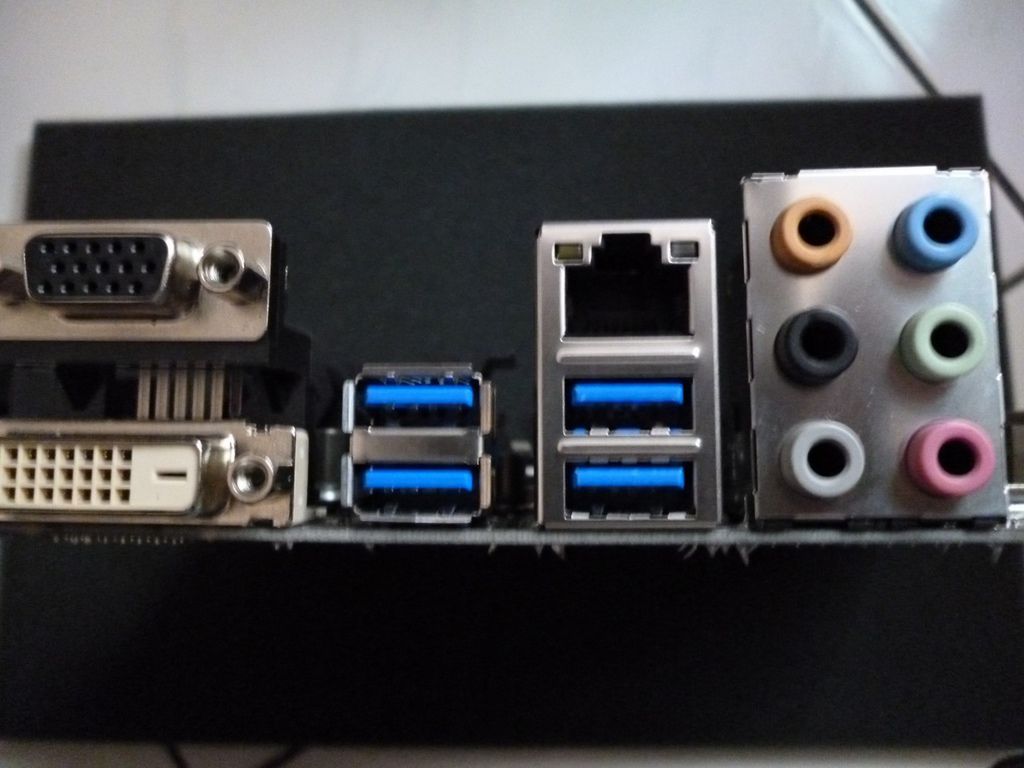

I/O
介麵
2
:
PS/2
鍵鼠共用
Port
、兩組
USB2.0
、
Display Port
及
HDMI
。
【
▼
】

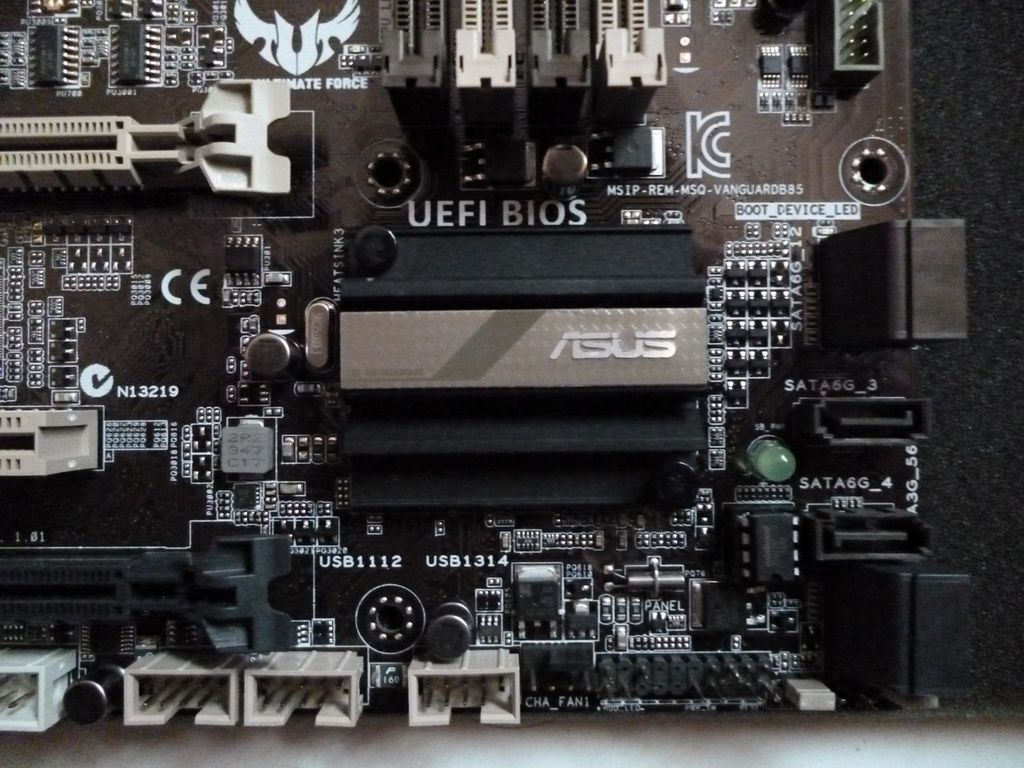

SATA

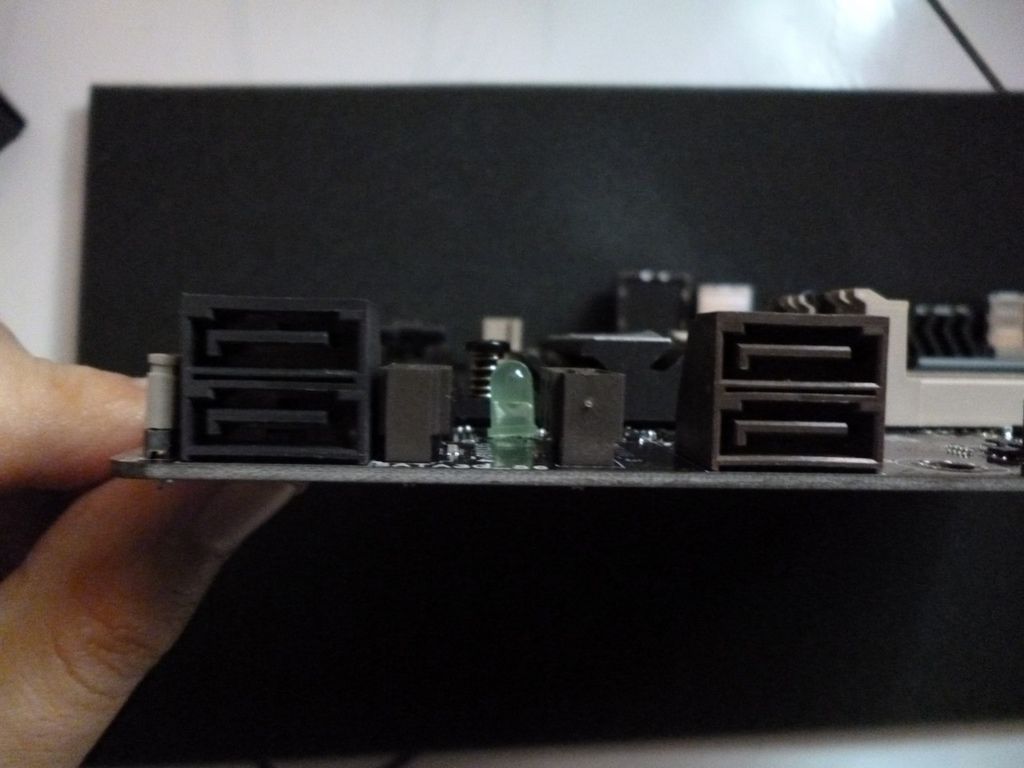

配置相當特彆,直插橫插都有得選,綠色
LED
兩旁是屬於直插式。
【
▼

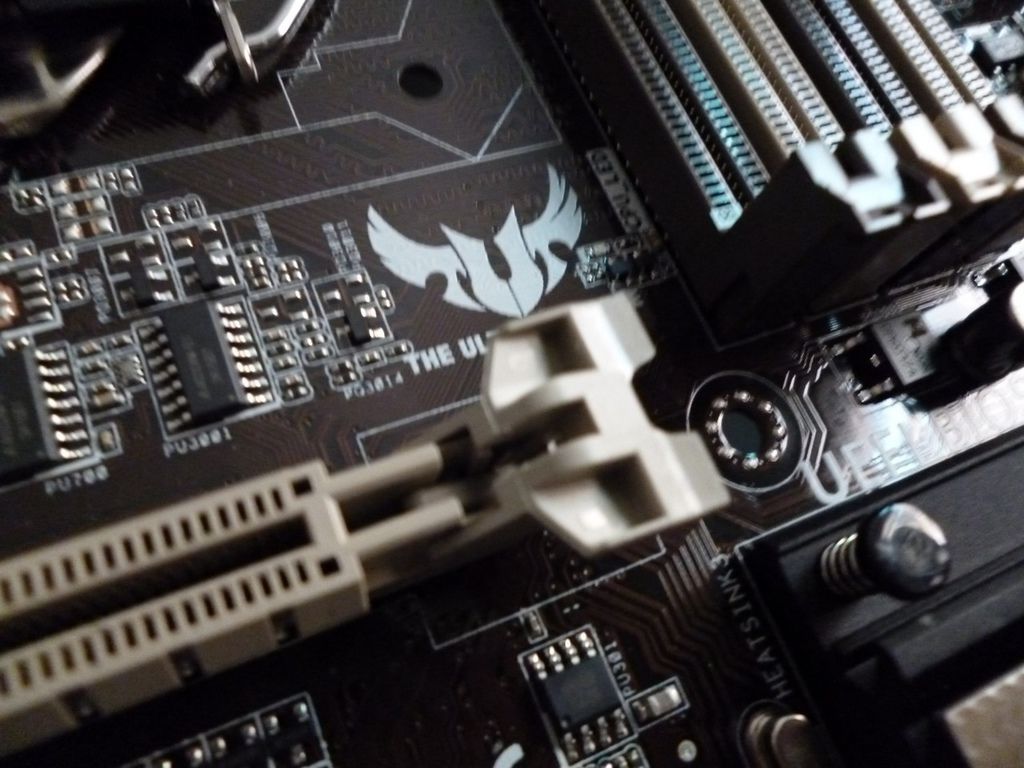

】卡榫的部分也是做成有
TUF
的風格
。
【
▼
】
BIOS

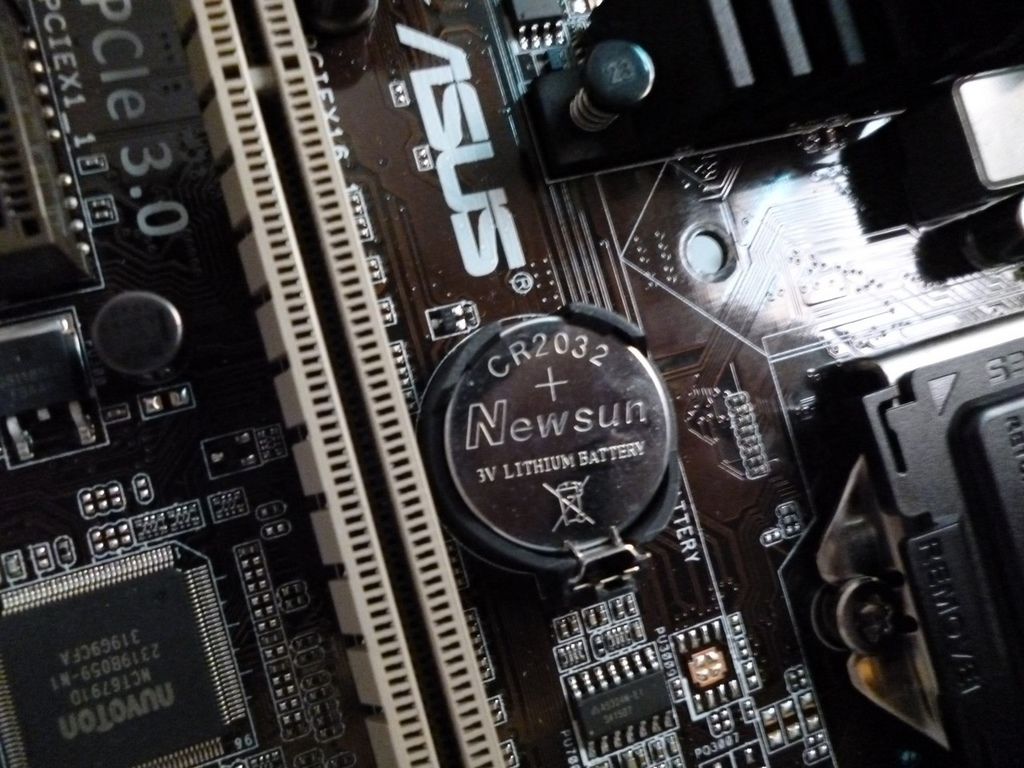

鋰電池為
3V
的
CR2032
,廠牌為
Newsun
。
【
▼
】側麵觀看高度
,若尚未安全
CPU
風扇時,最高的零件為供電模組的散熱鰭片和
DIMM
。
【
▼
】經費考量選用
CPU
為

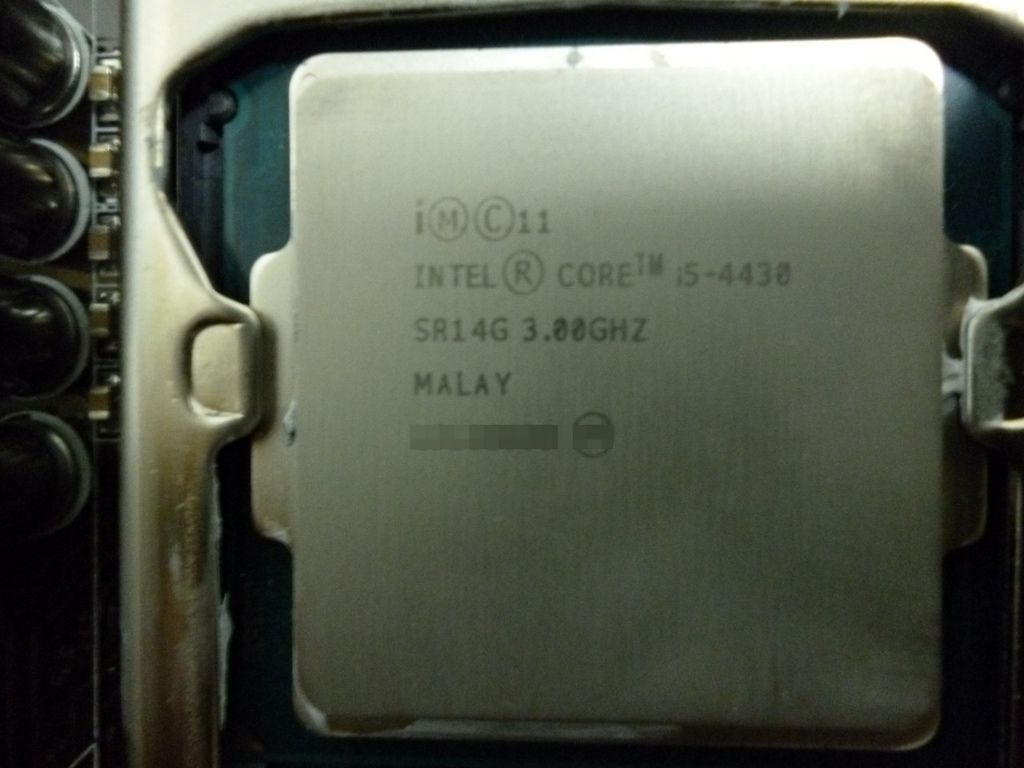

Intel i5-4430
,也是走中階路綫。
【
▼

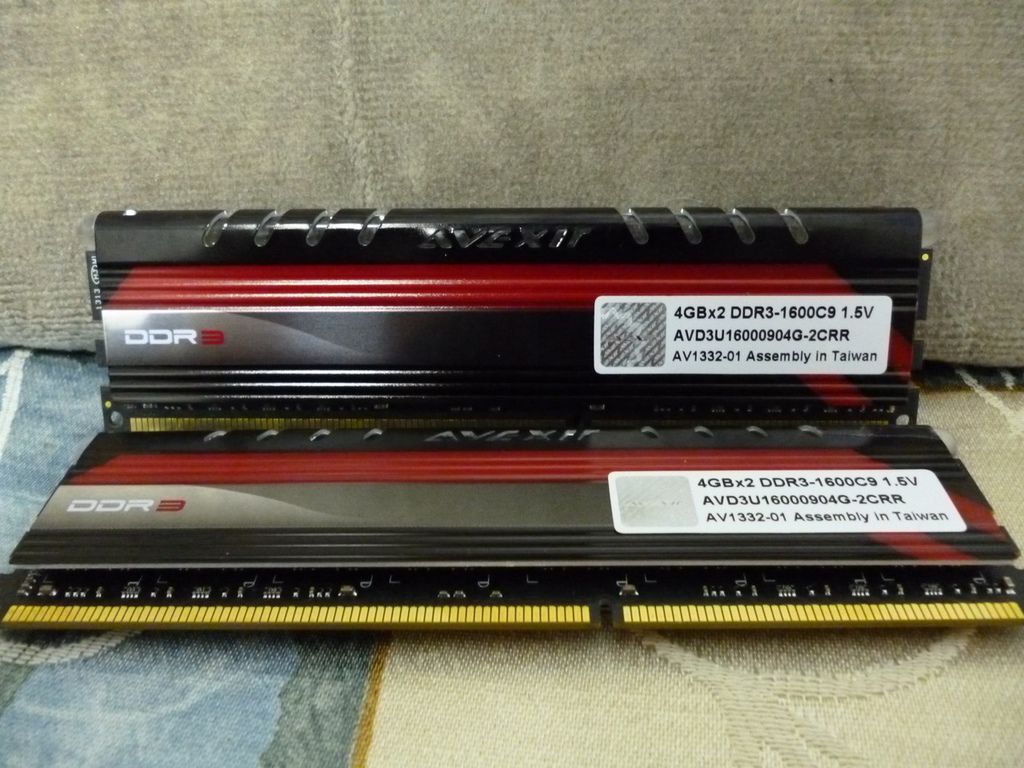

】記憶體選用熱門討論的
Avexir 4G*2 DDR3 1600MHz
。
【
▼
】先將記憶體裝上主機闆

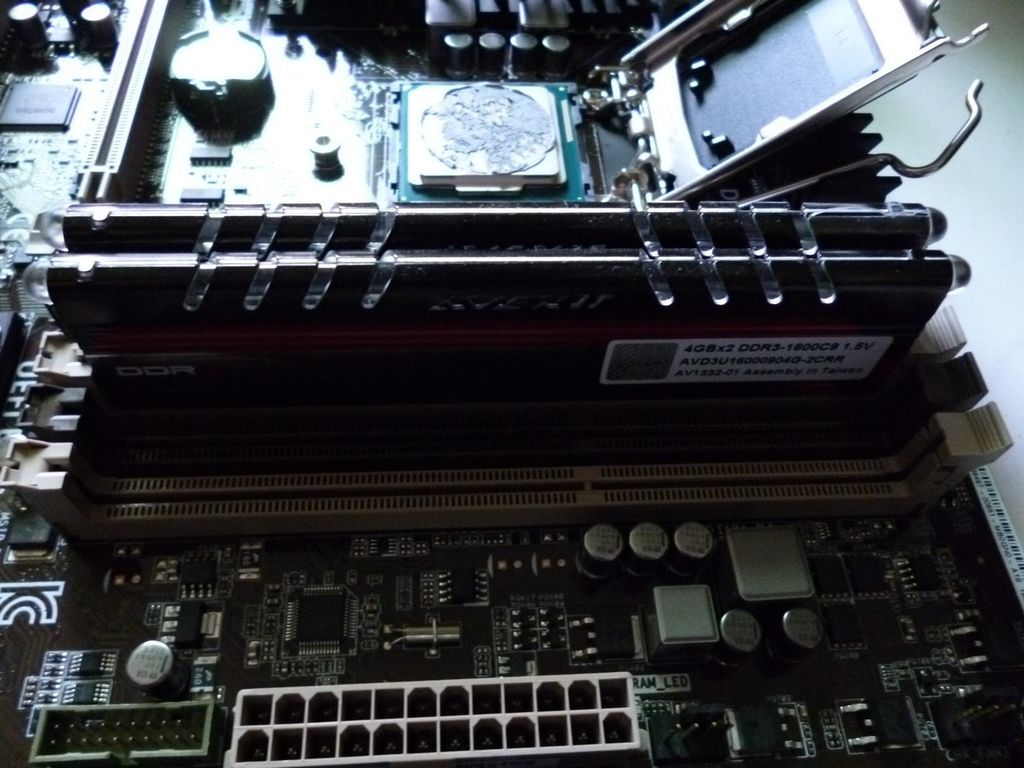

,傳統記憶體插槽為兩邊扳開放入再扣起,這一款設計為一邊扳開扣住即可。
【
▼
】將
CPU
風扇及
CPU

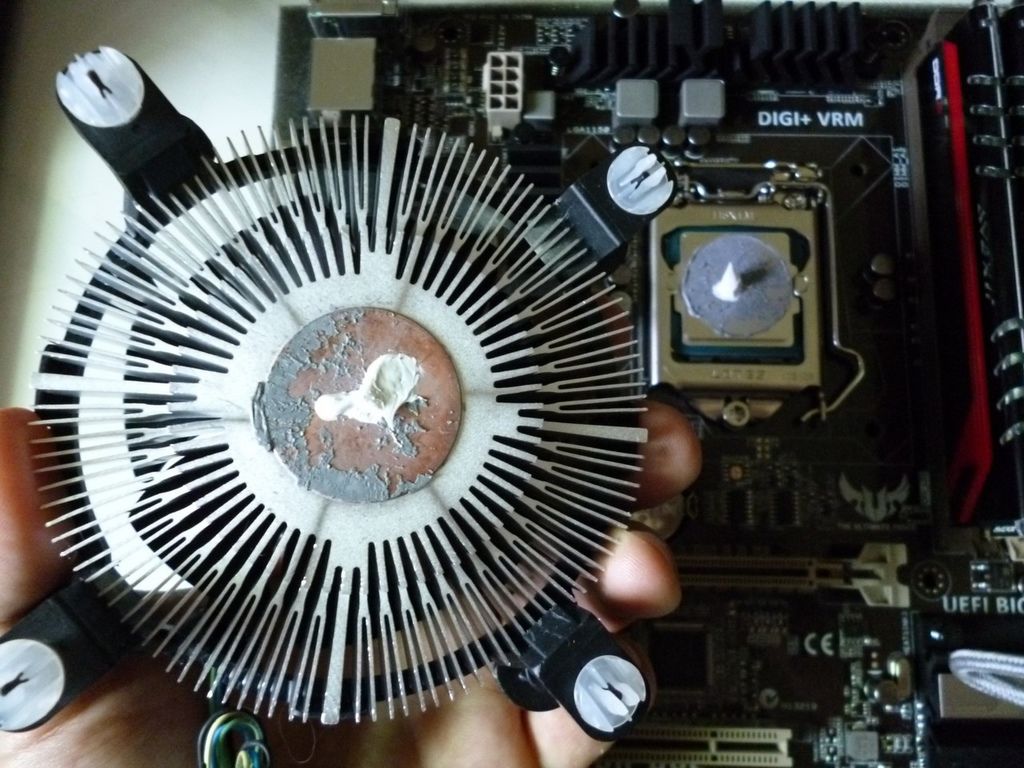

抹上些許散熱膏
。
【
▼

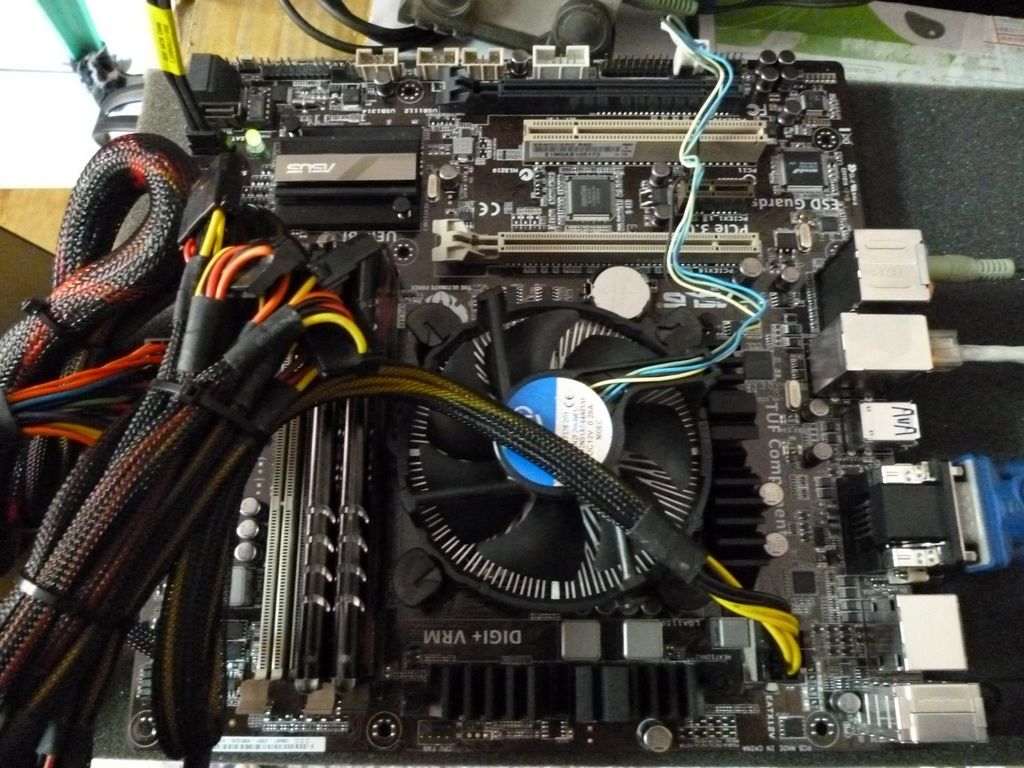

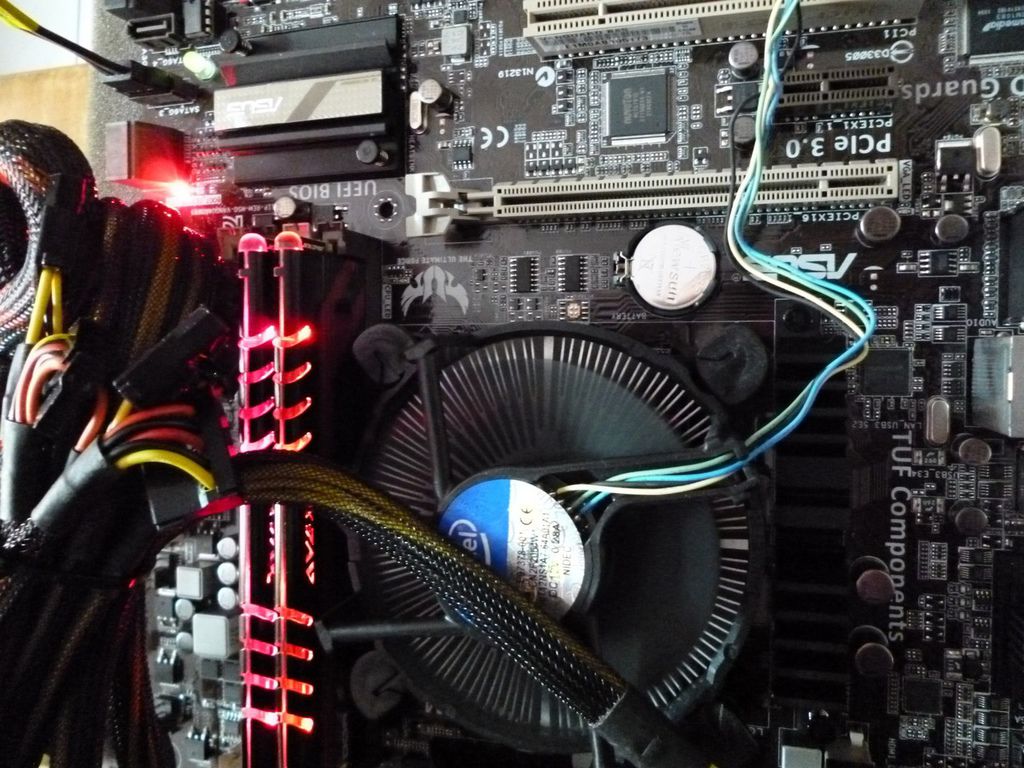

】將所有連接綫接好之後
,電源插上插頭,左上角綠色的
LED
為電源指示燈會亮起來。
【
▼
】將
Power
鈕按下
,風扇開始運作瞭,準備進一步的測試。
【
▼
】
BIOS
為
AMI

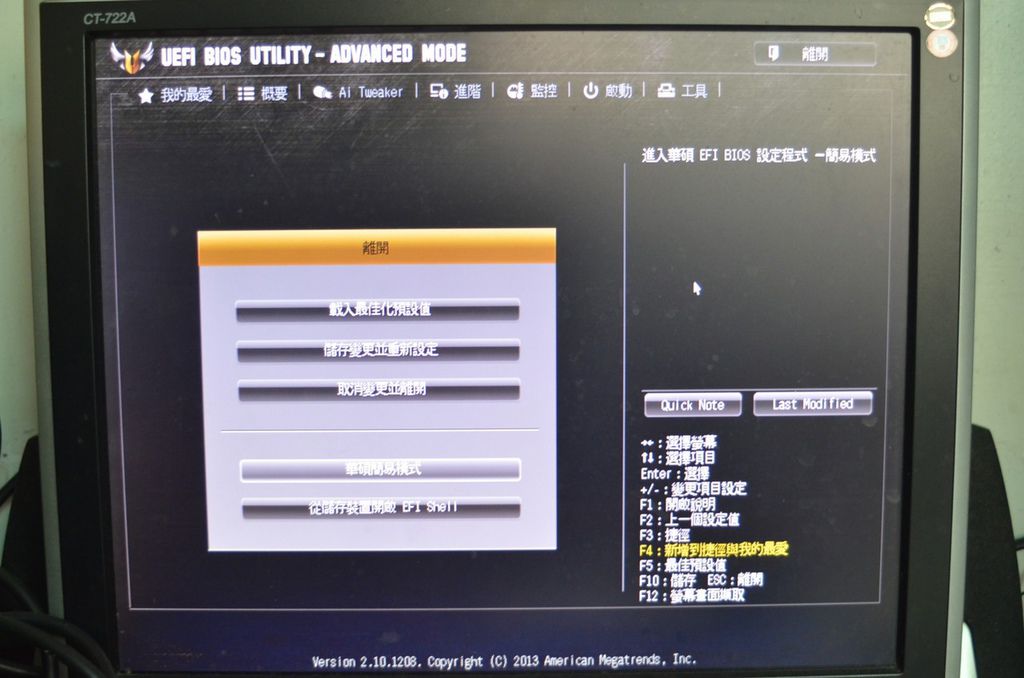

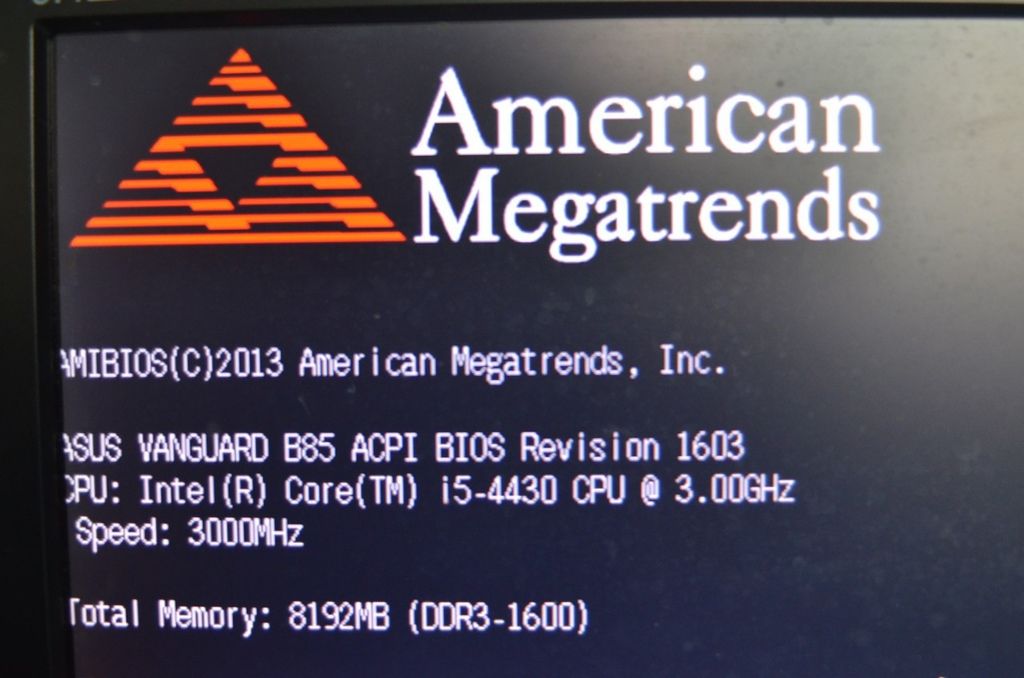

晶片,開機進行自我測試,先來進
BIOS
看看
。
【
▼
】

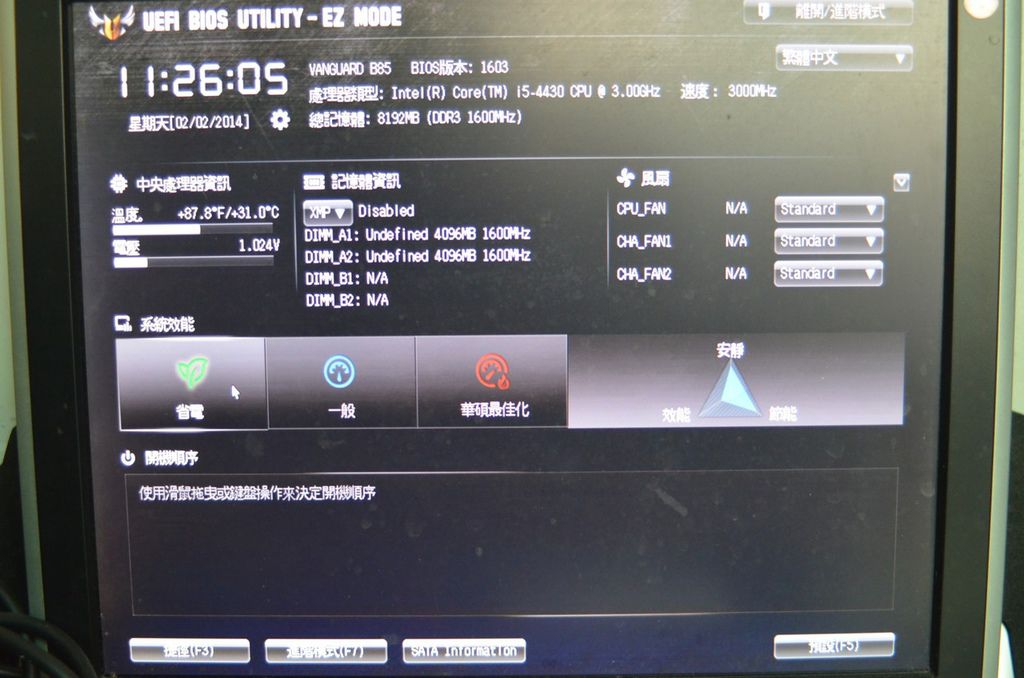

EZ-mode

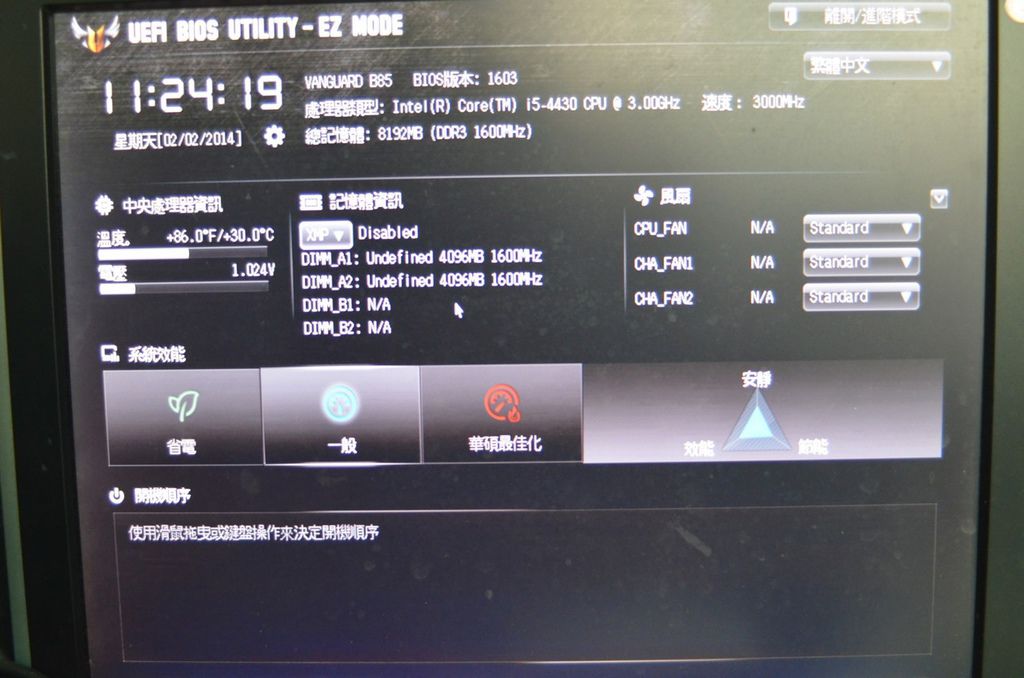

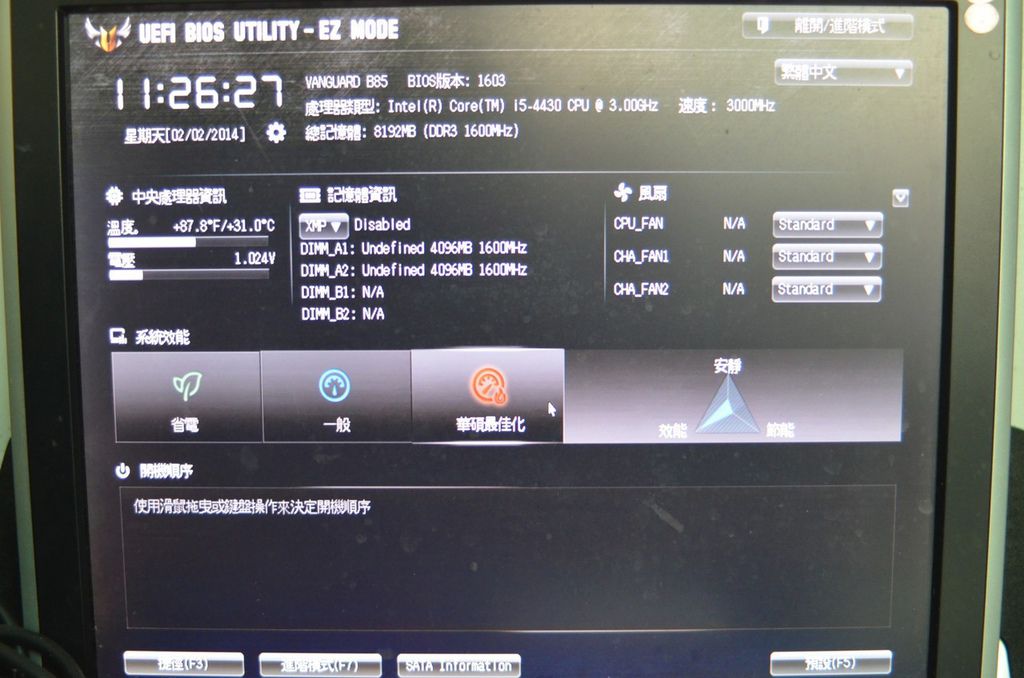

,有省電、一般和華碩最佳化模式可選擇,一般的話會在安靜、效能和節能取得平衡點。
【
▼
】
省電模式則會趨嚮於安靜和節能,效能會略為縮減。
【
▼
】
華碩最佳化模式就是拚效能的,安靜和節能完全不考慮。
【
▼
】進階模式可在
EZ-mode
按下
F7

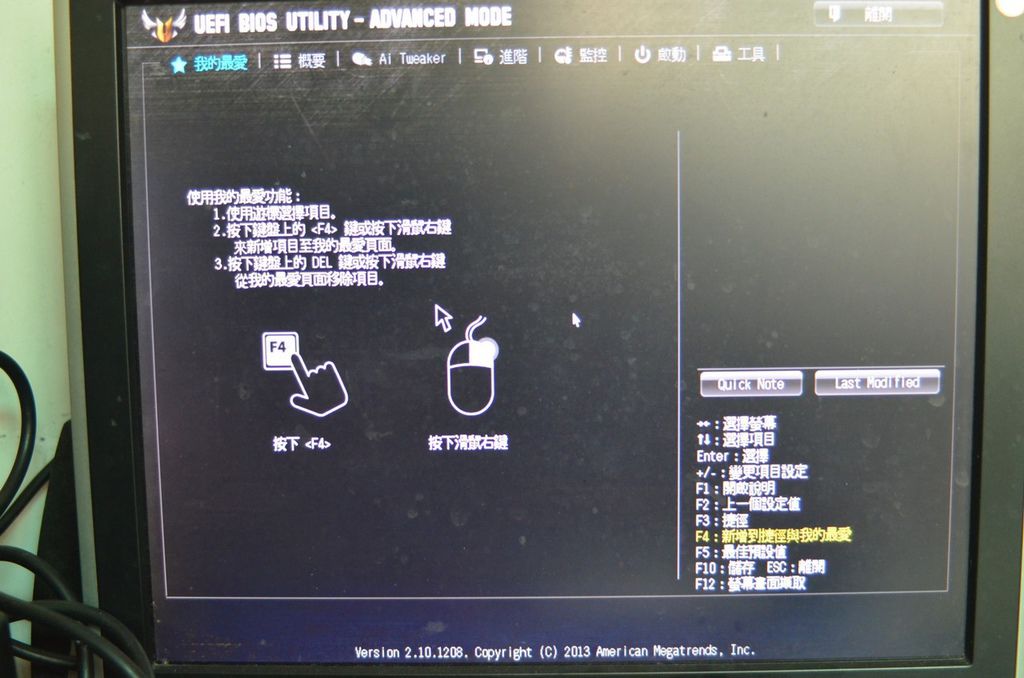

,有七大項目可調整,第一個是我的最愛,方便常調整
BIOS
的玩傢們能直接將之前設定記錄下來
。
【
▼

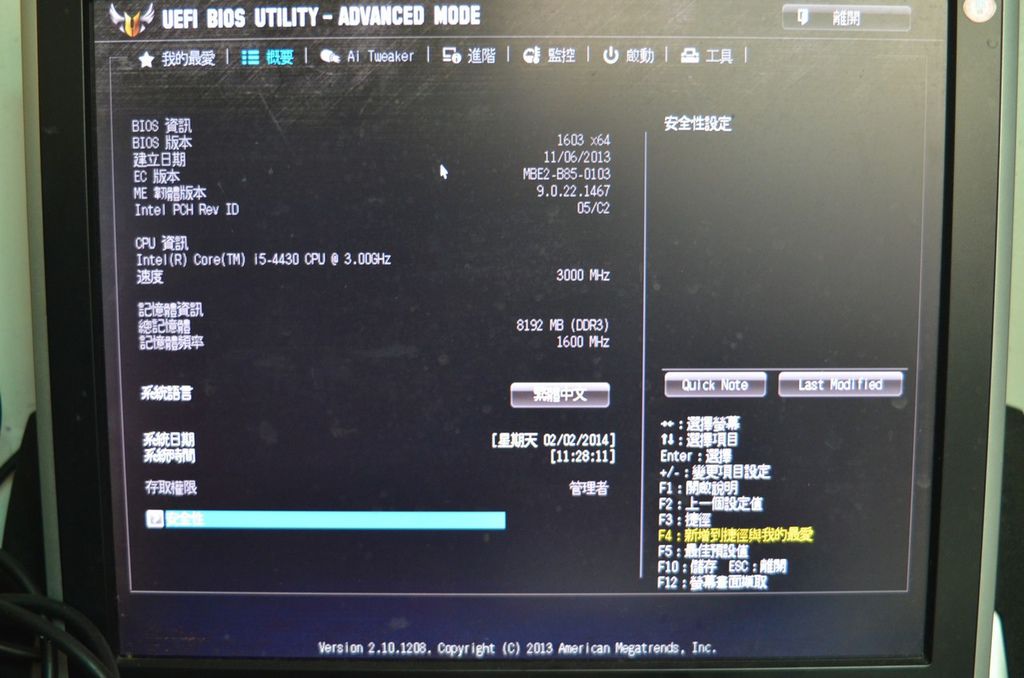

】第二個為係統概要資訊
。
【
▼

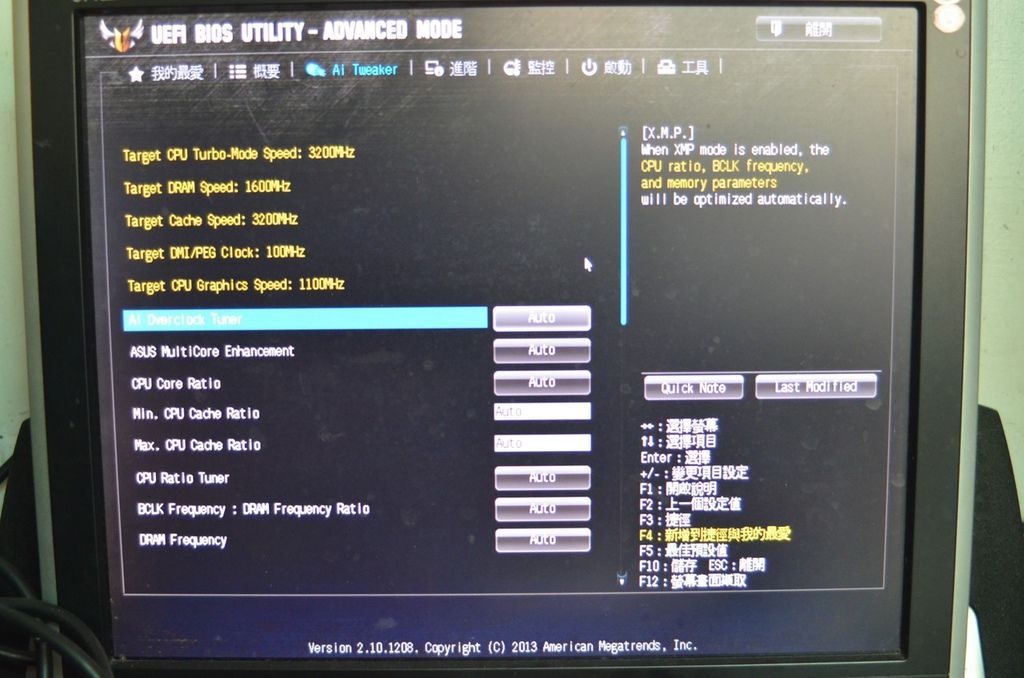

】第三個為

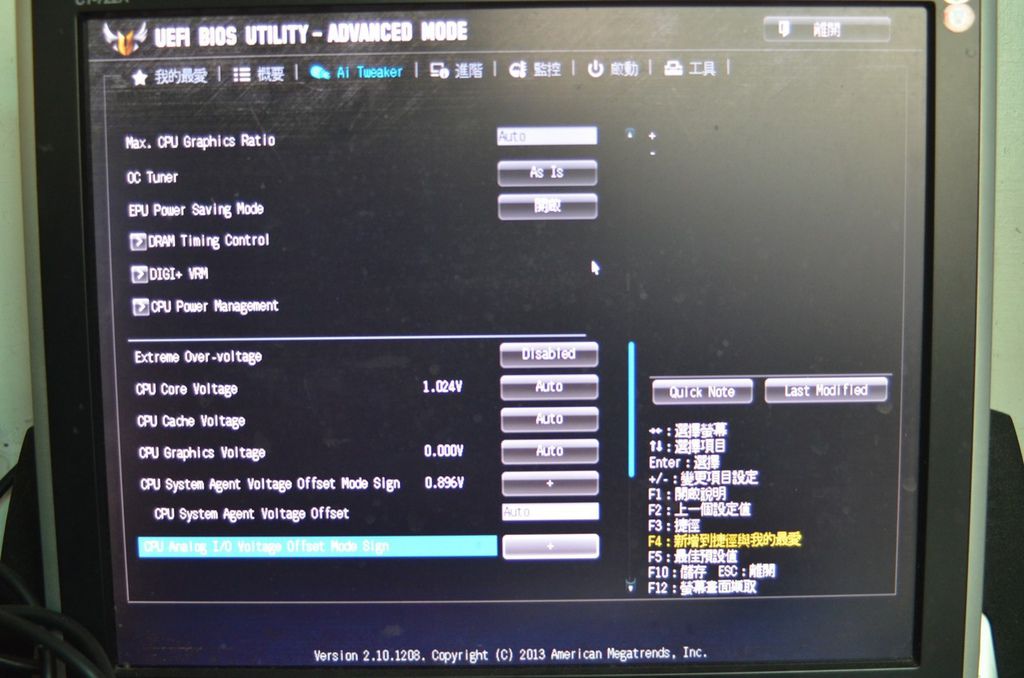

Ai Tweaker-1
,可針對喜好,自行調整屬於適閤自己的參數。
【
▼
】
Ai Tweaker-2
。
【
▼
】
Ai Tweaker-3
。
【
▼

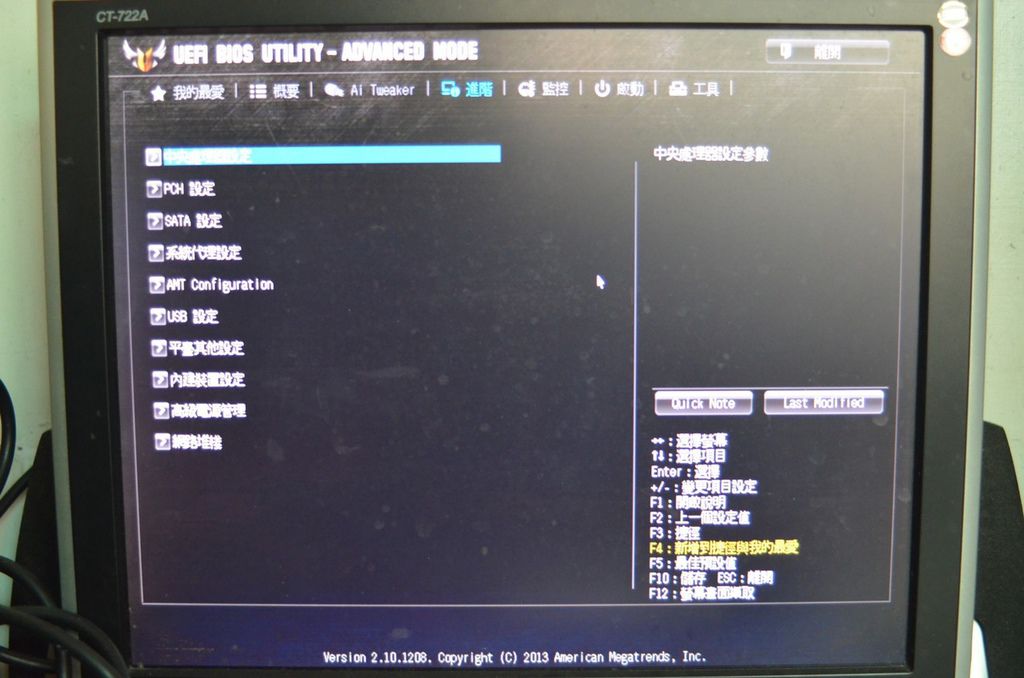

】第四個為進階選項,適閤更專業的玩傢調校。
【
▼

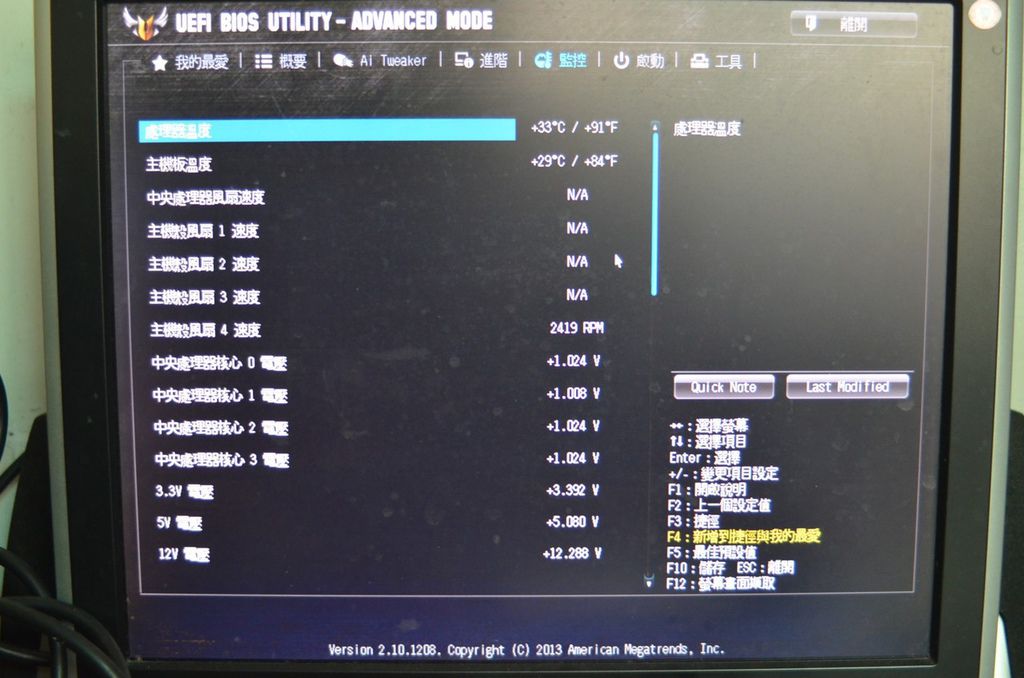

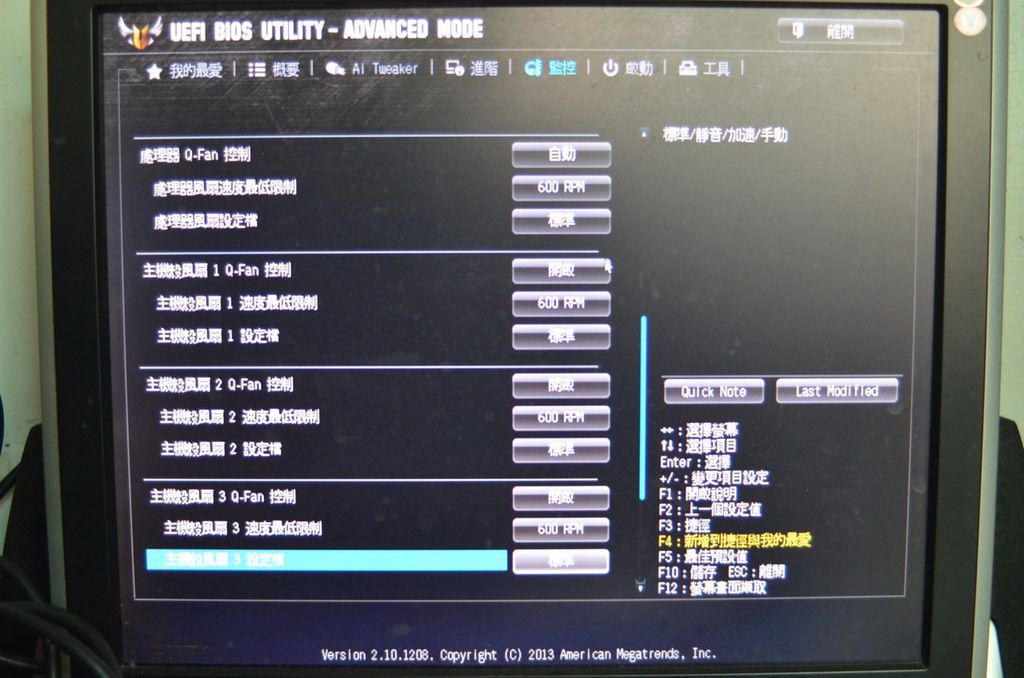

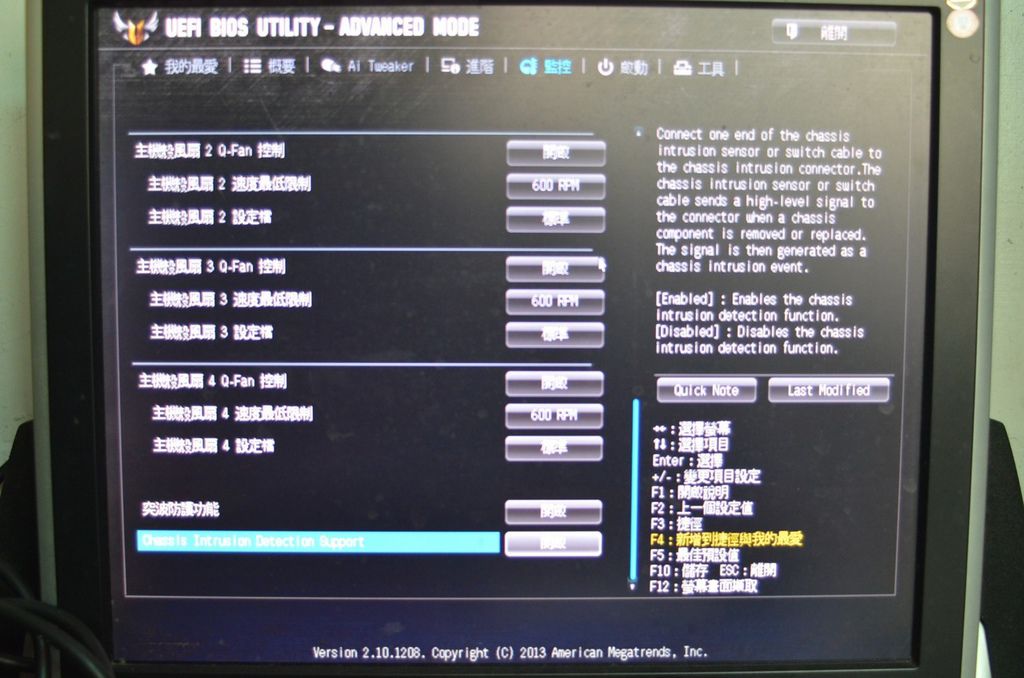

】第五個為監控選項
-1
,可監控溫度、電壓等參數。
【
▼
】監控選項
-2
。
【
▼
】監控選項
-3
。
【
▼

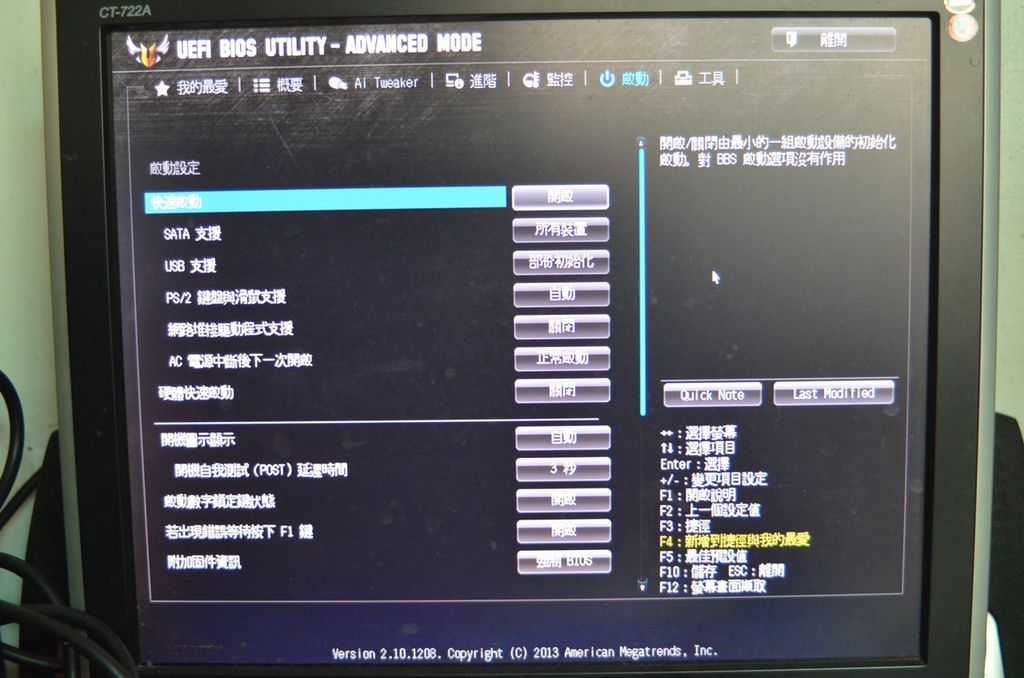

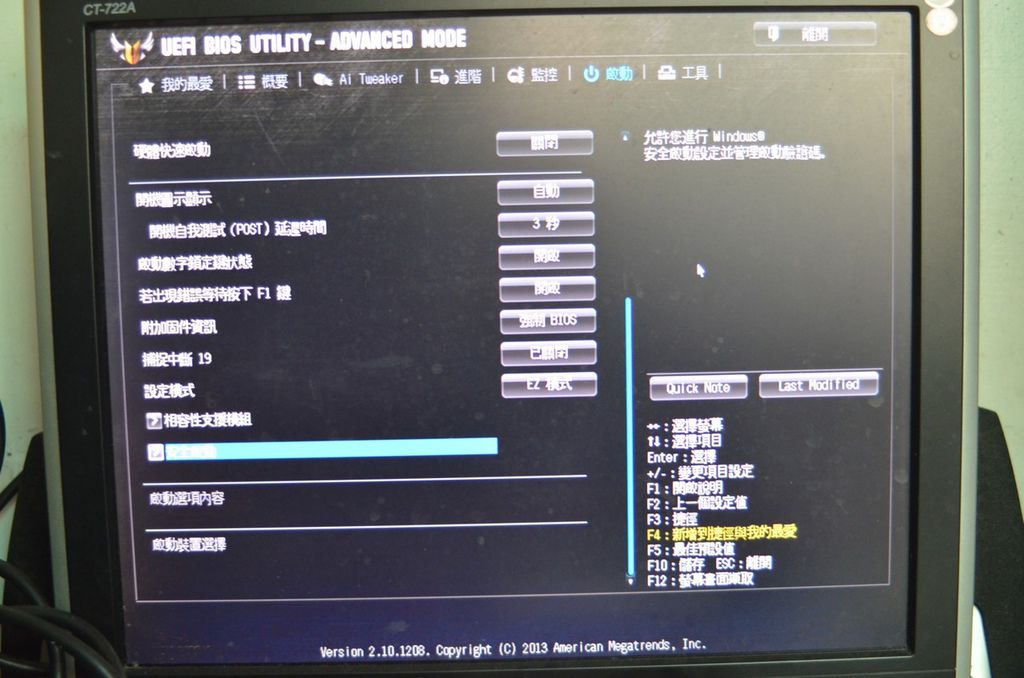

】第六個為啓動選項
-1
,開機的順序也可在此調整。
【
▼
】啓動選項
-2
。
【
▼

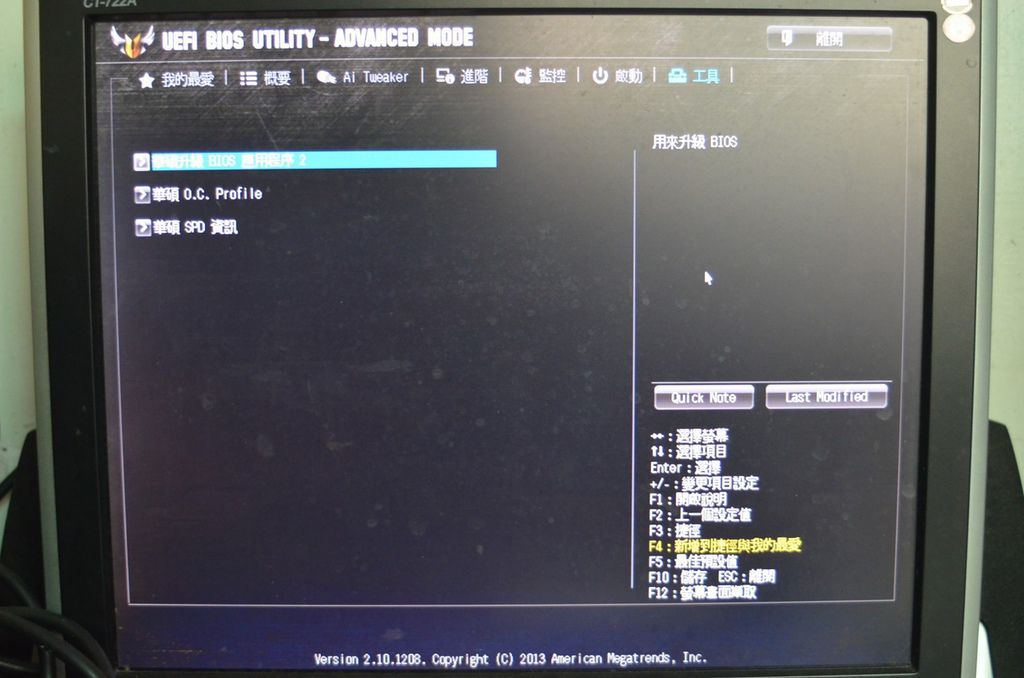

】最後一個為工具,包含瞭
BIOS
升級、
ÓC Profile
及
ASUS SPD
資訊。
【
▼
】將自行喜好設定完成後,儲存之後跳齣,並重開機。
【
▼

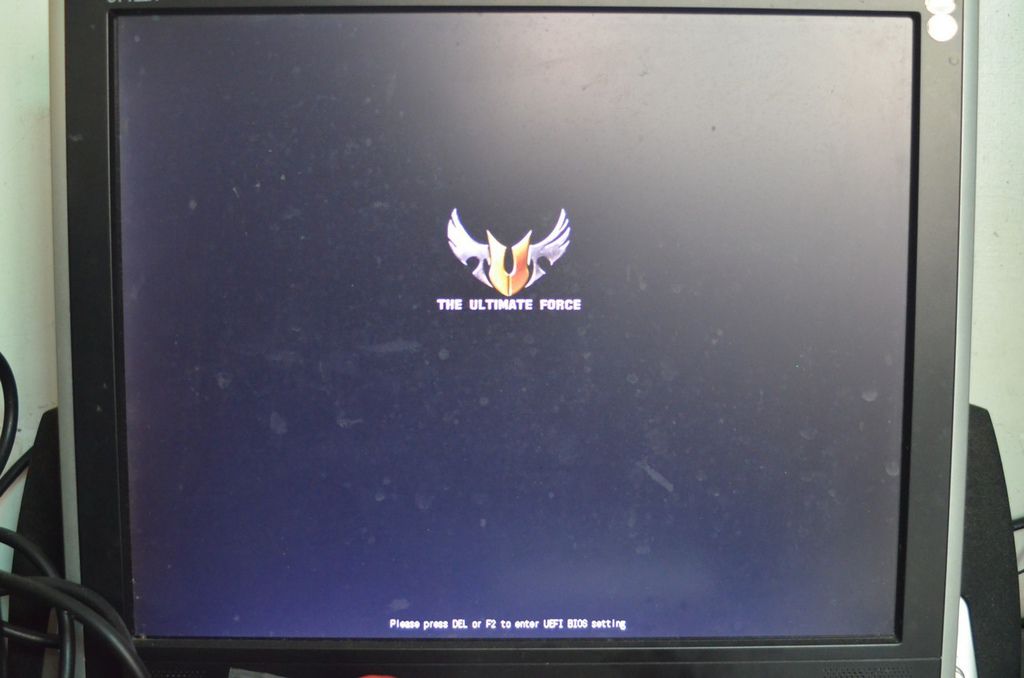

】齣現
ASUS TUF
的
LOGO
,若
BIOS
設定還要改的話,可按
F2
或
DEL
鍵近
BIOS
中。
【
▼
】當
OS

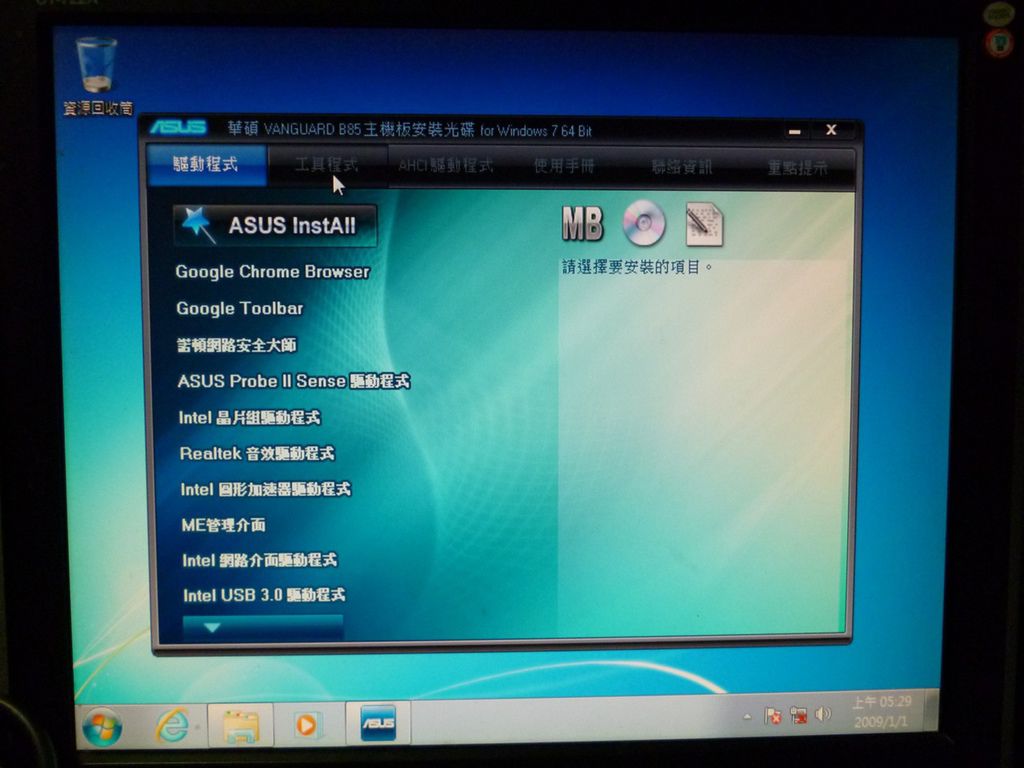

裝好之後,當然就是安裝驅動程式瞭,先來看看驅動光碟中有什麼資料!
【
▼

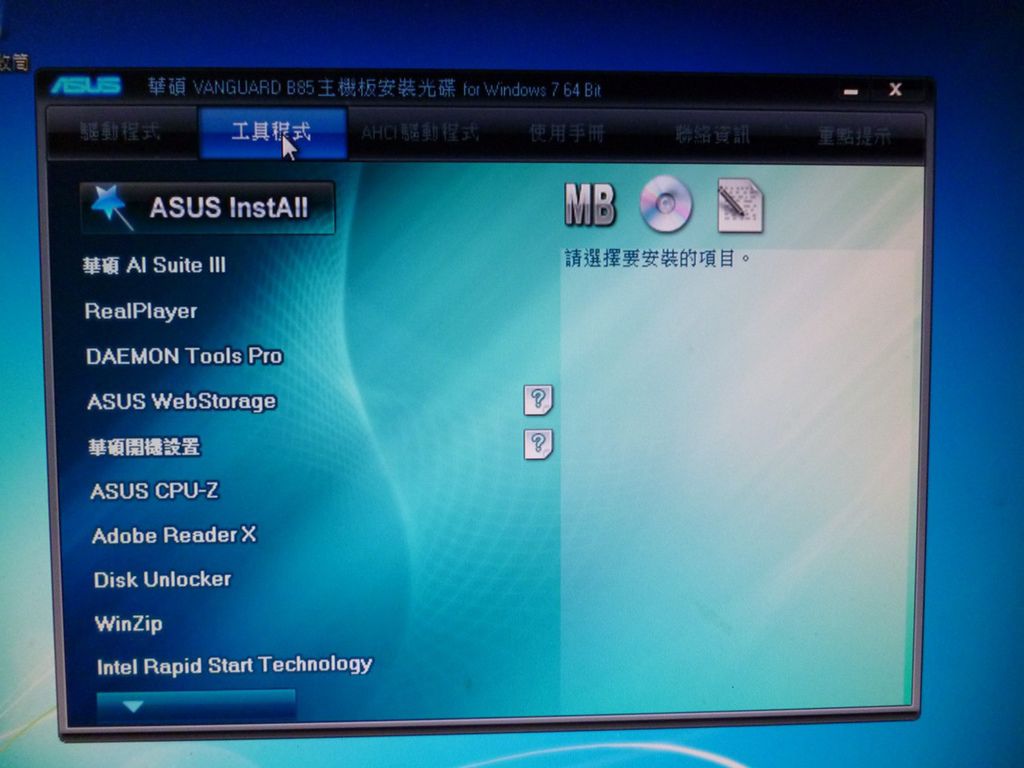

】除瞭驅動程式外,還有附上一些實用的工具軟體。
【
▼
】

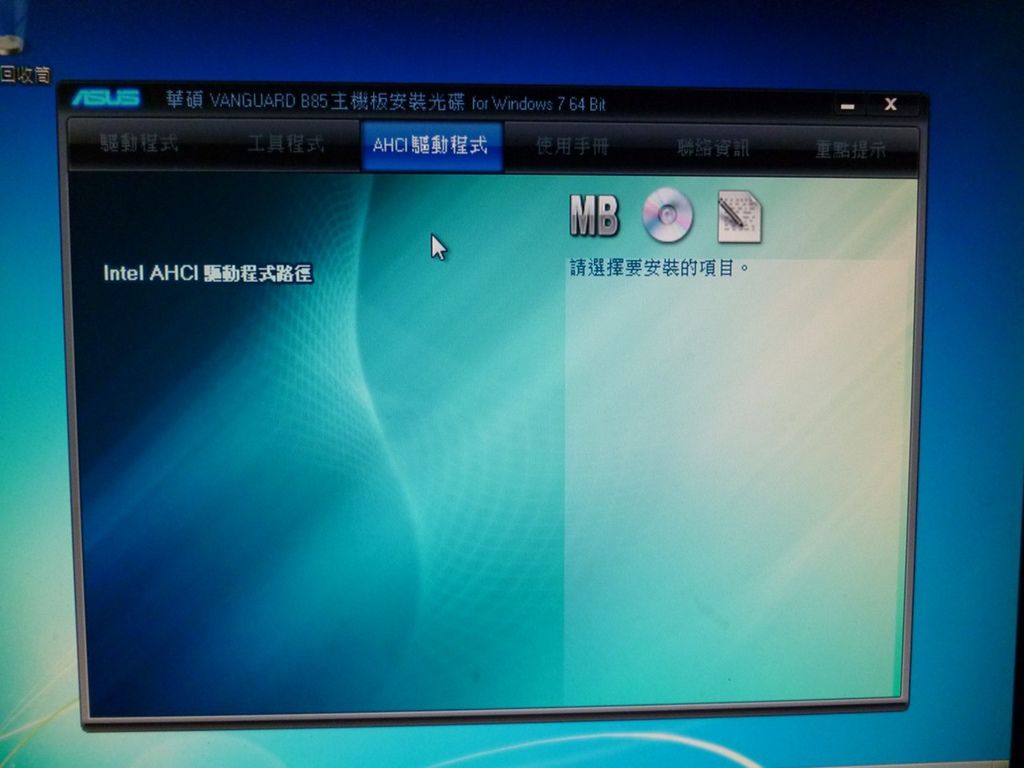

AHCI
驅動程式也是要另外安裝。
【
▼

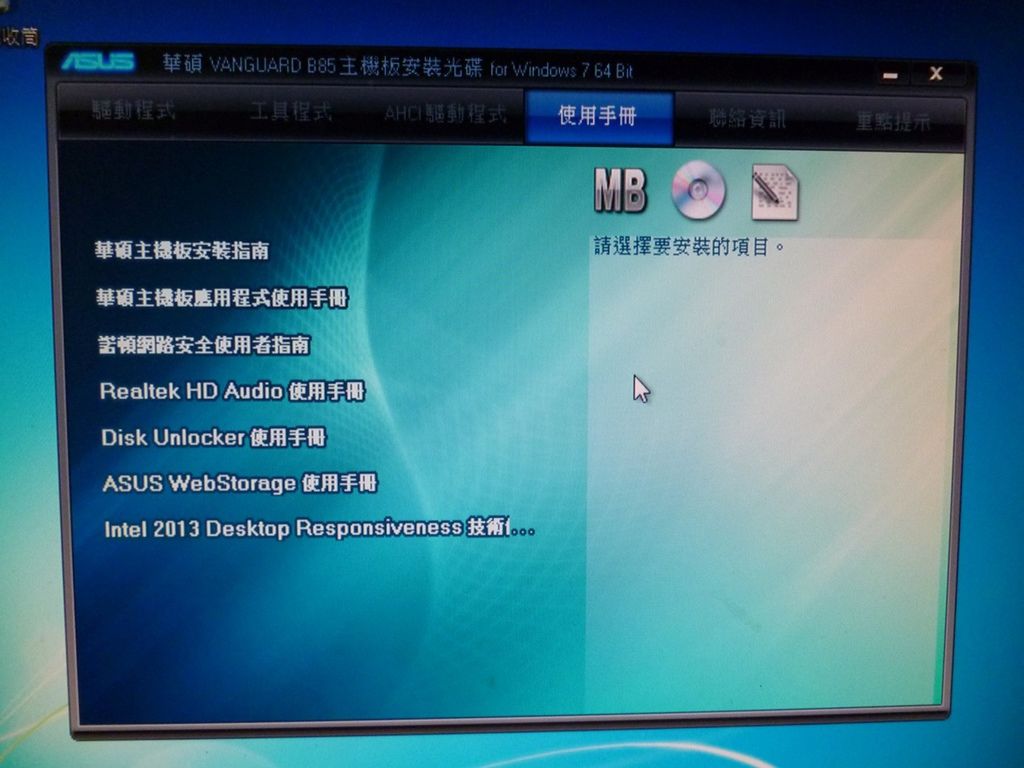

】使用手冊電子檔。
【
▼
】
ASUS

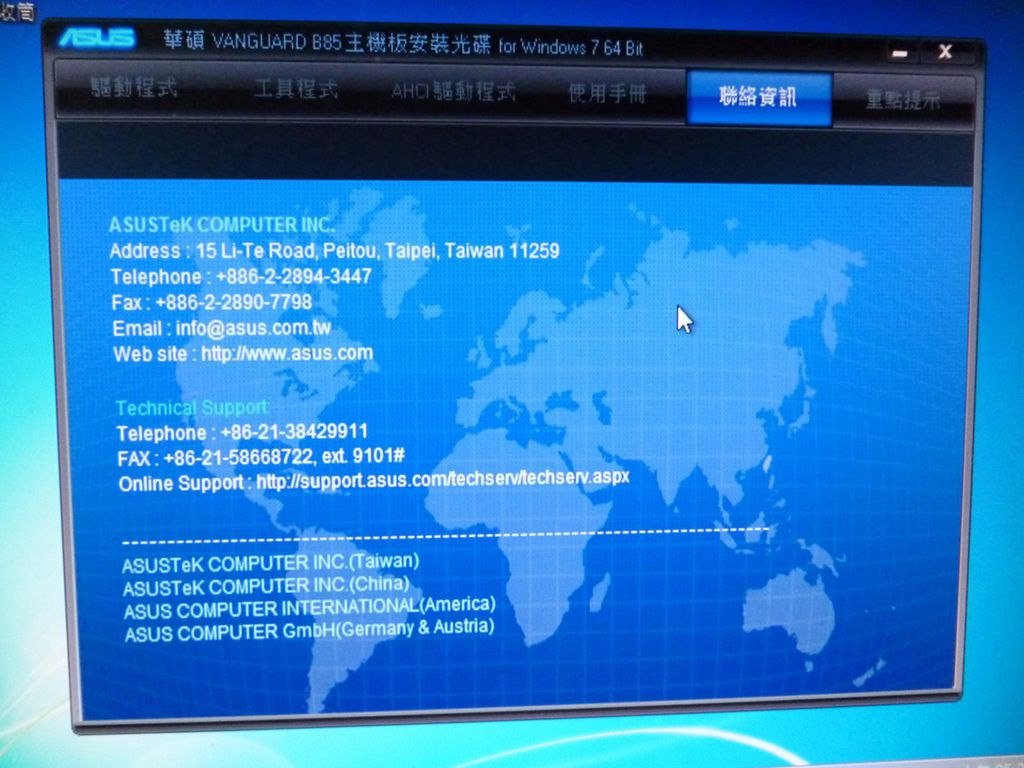

聯絡資訊。
【
▼

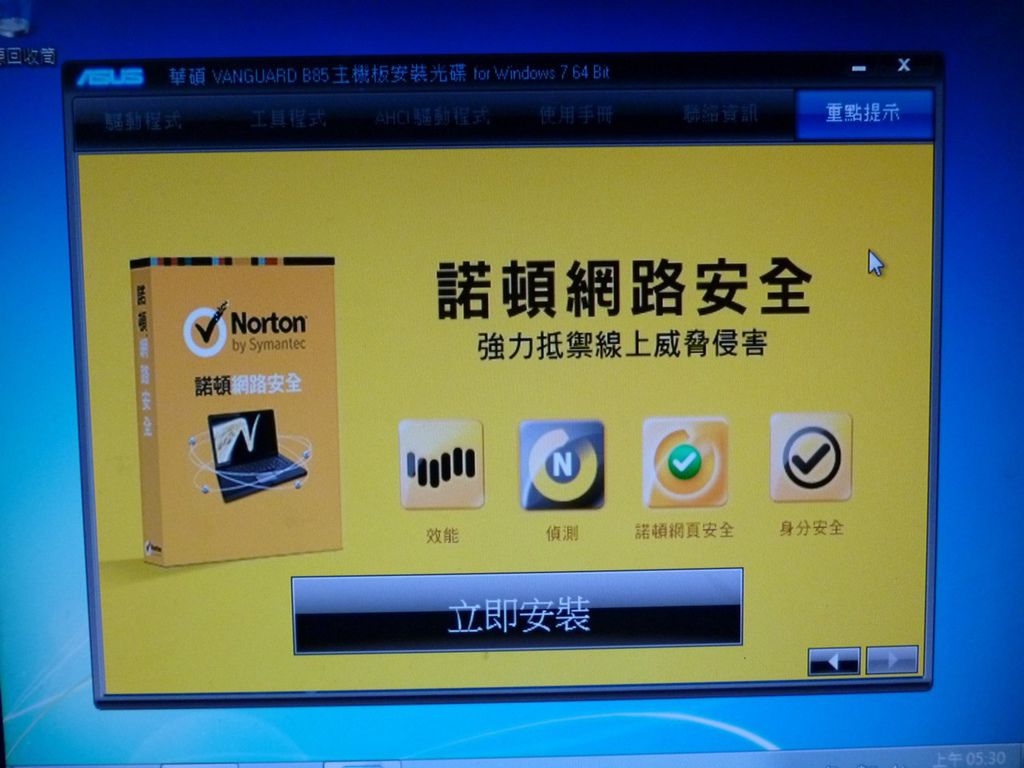

】重點提示,內附諾頓網路安全軟體。
【
▼

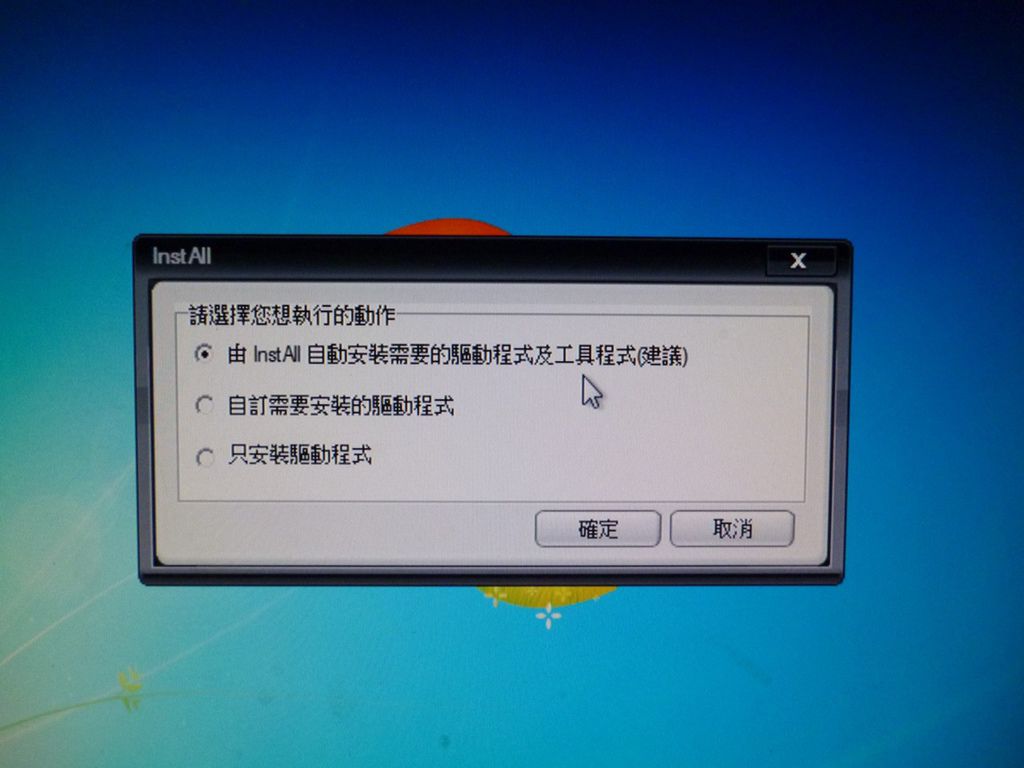

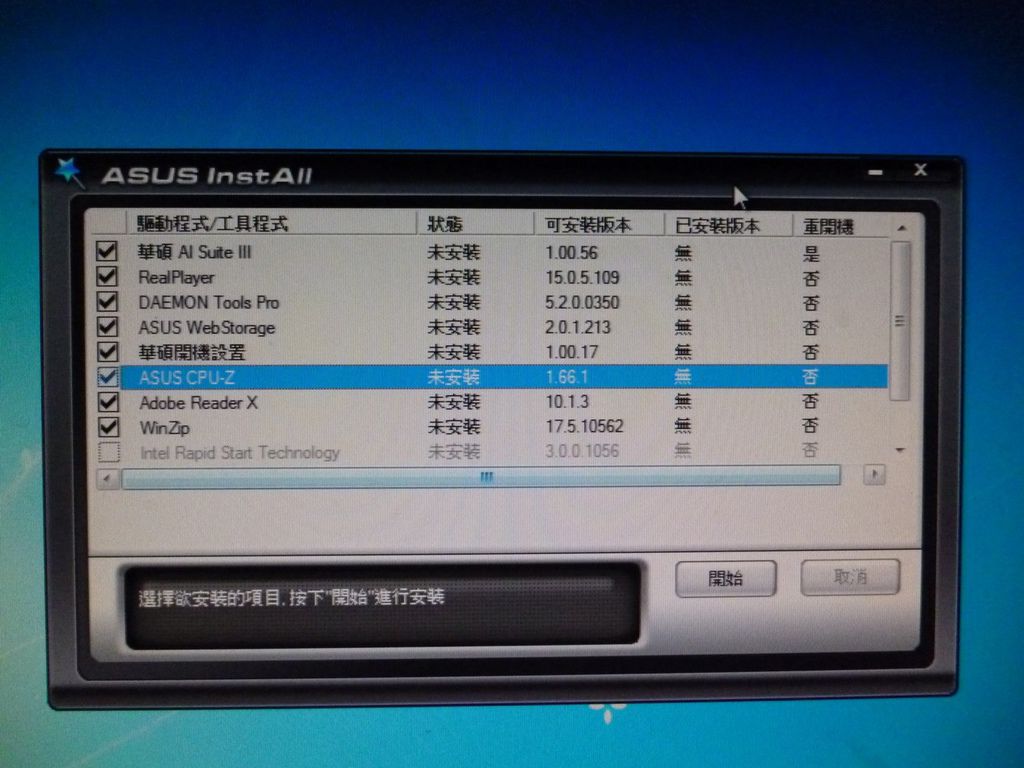

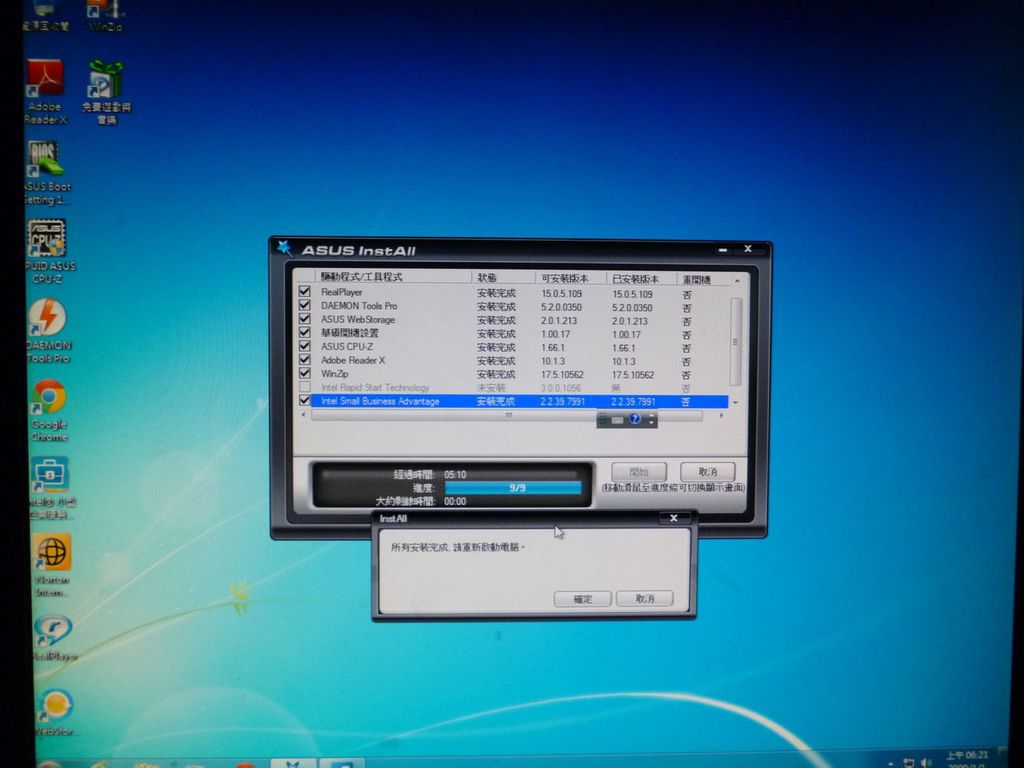

】當驅動程式按下
InstAll

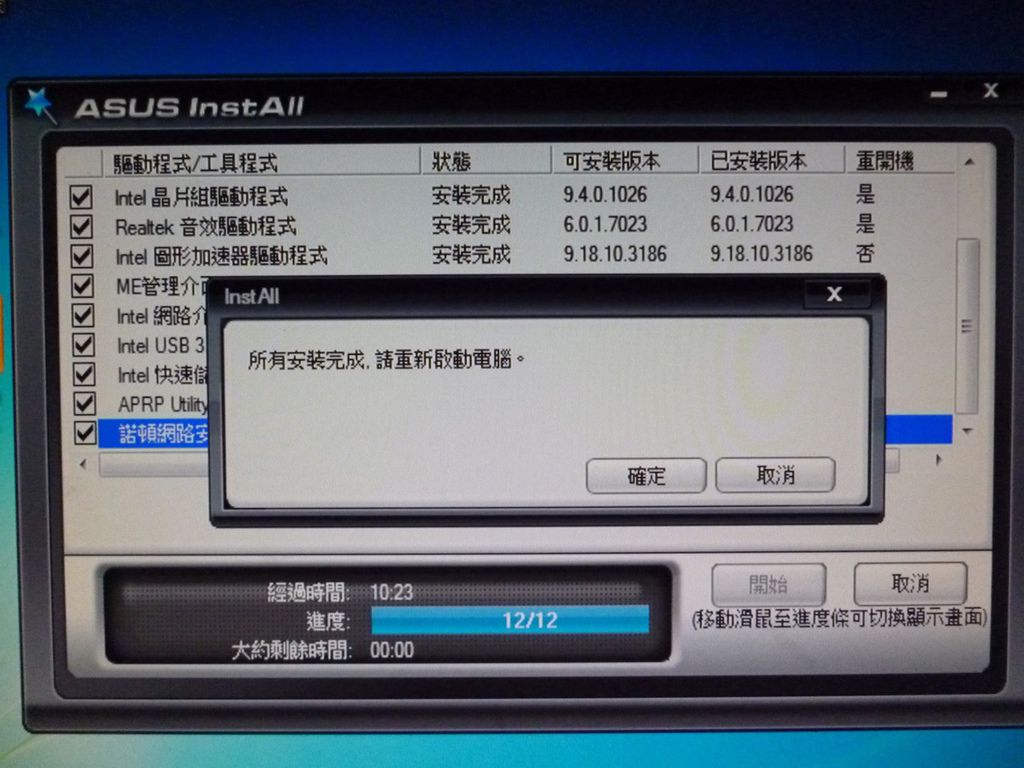

後,可選擇全部安裝或是安裝自訂安裝。
【
▼

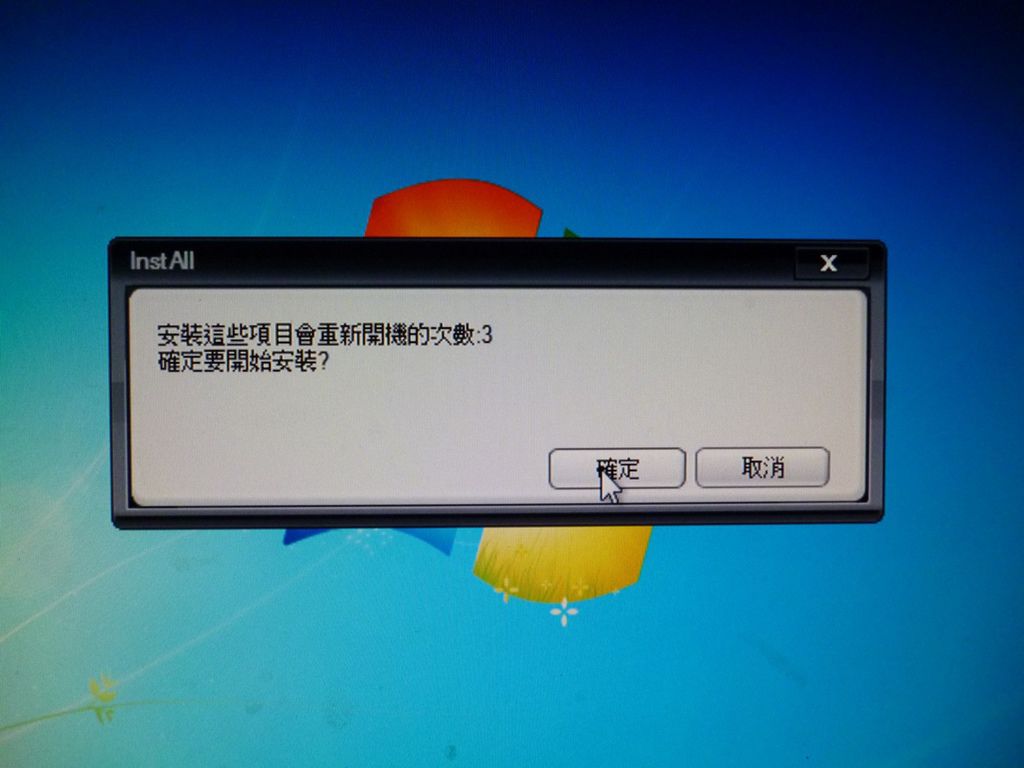

】驅動程式安裝過程中會重開機
3
次。
【
▼

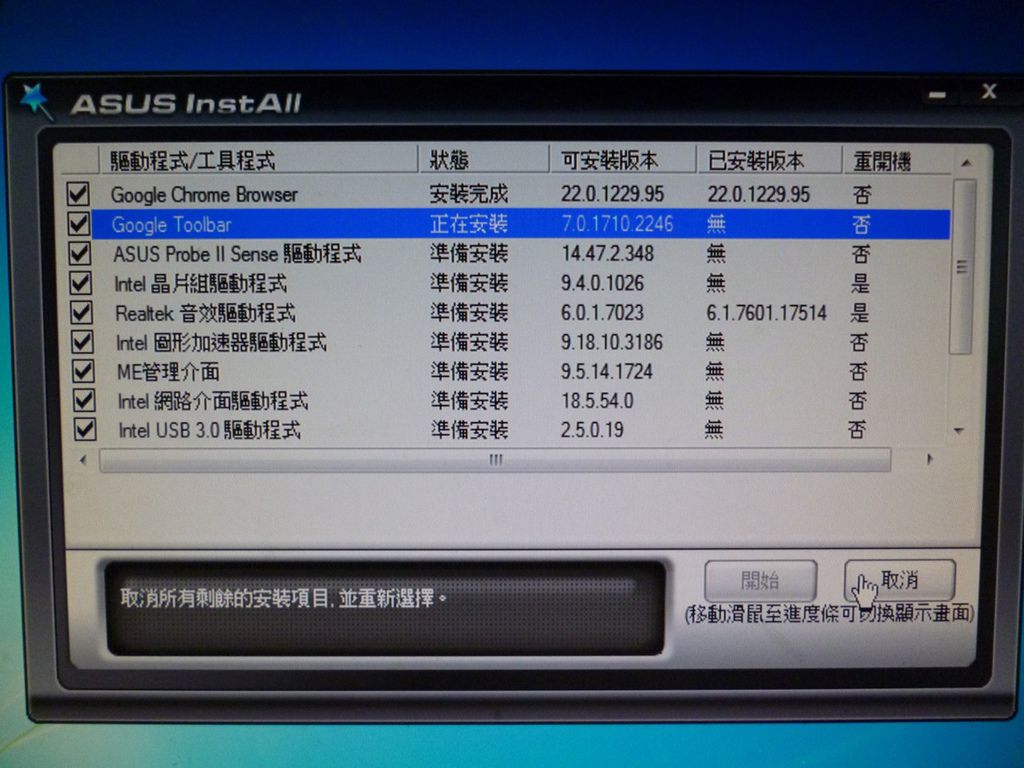

】驅動程式
-1
。
【
▼
】驅動程式
-2
。
【
▼
】工具軟體
-1
。
【
▼
】工具軟體
-2
。
【效能評測】
測試平台:
CPU:i5-4430
RAM:AVEXIR DDR3 1600 4G*2
HDD:OCZ Vertex 450
POWER:Antec 450W
【
▼
】

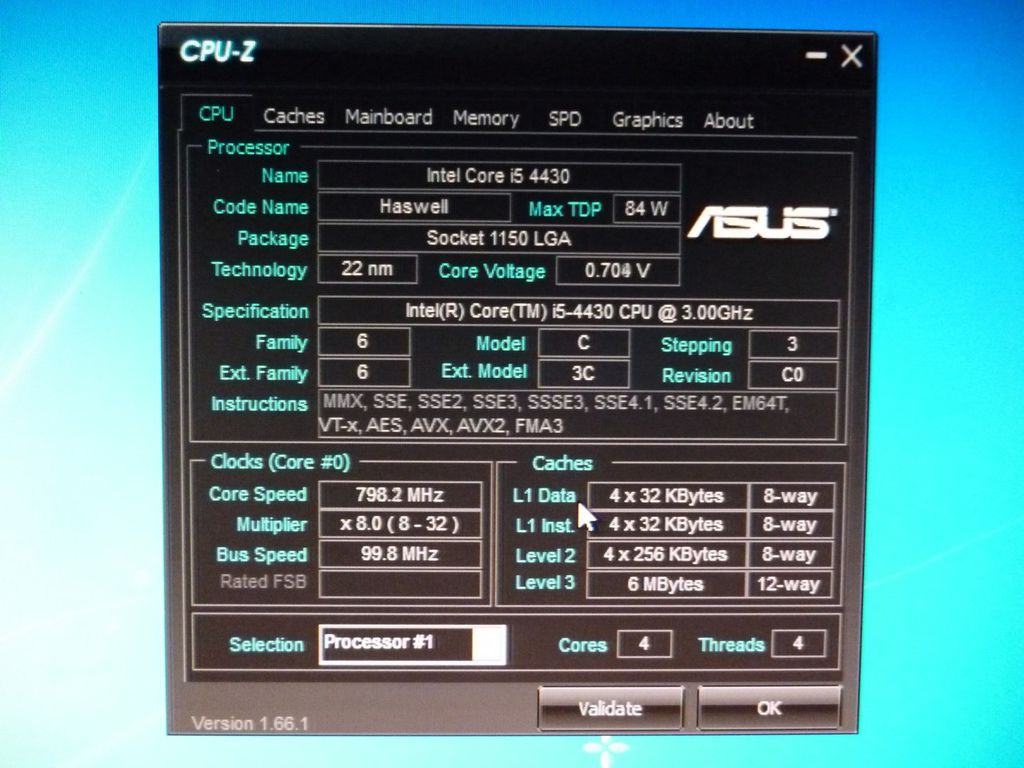

CPU-Z
:
CPU
資訊。
【
▼
】

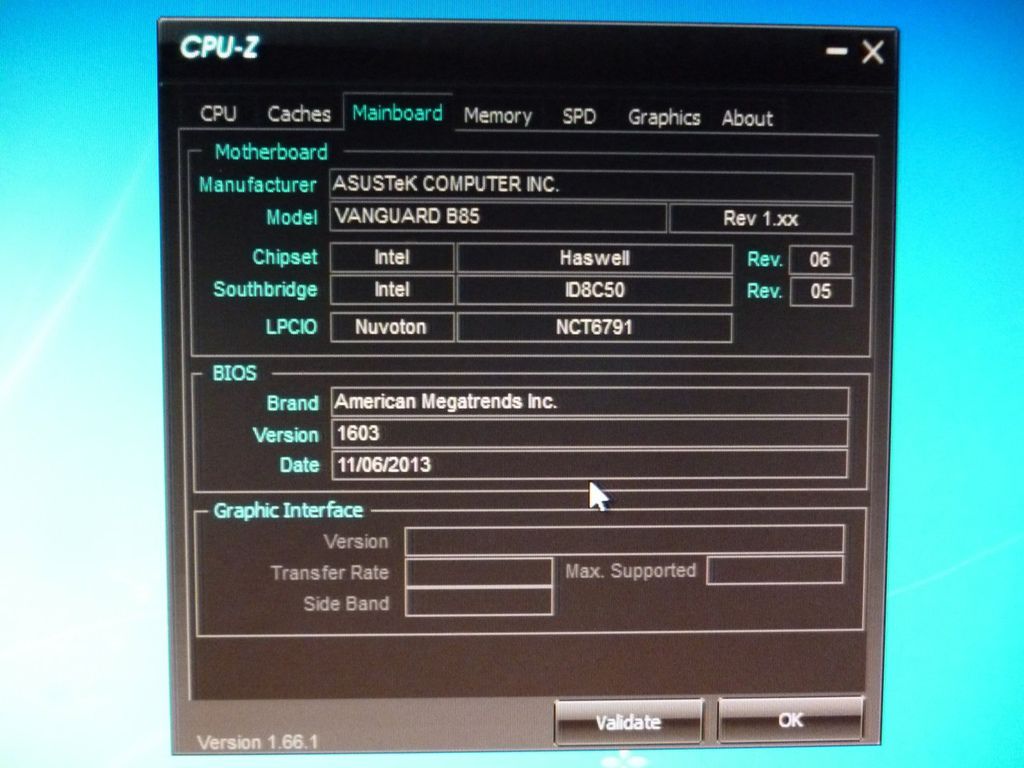

CPU-Z
:主機闆資訊。
【
▼
】

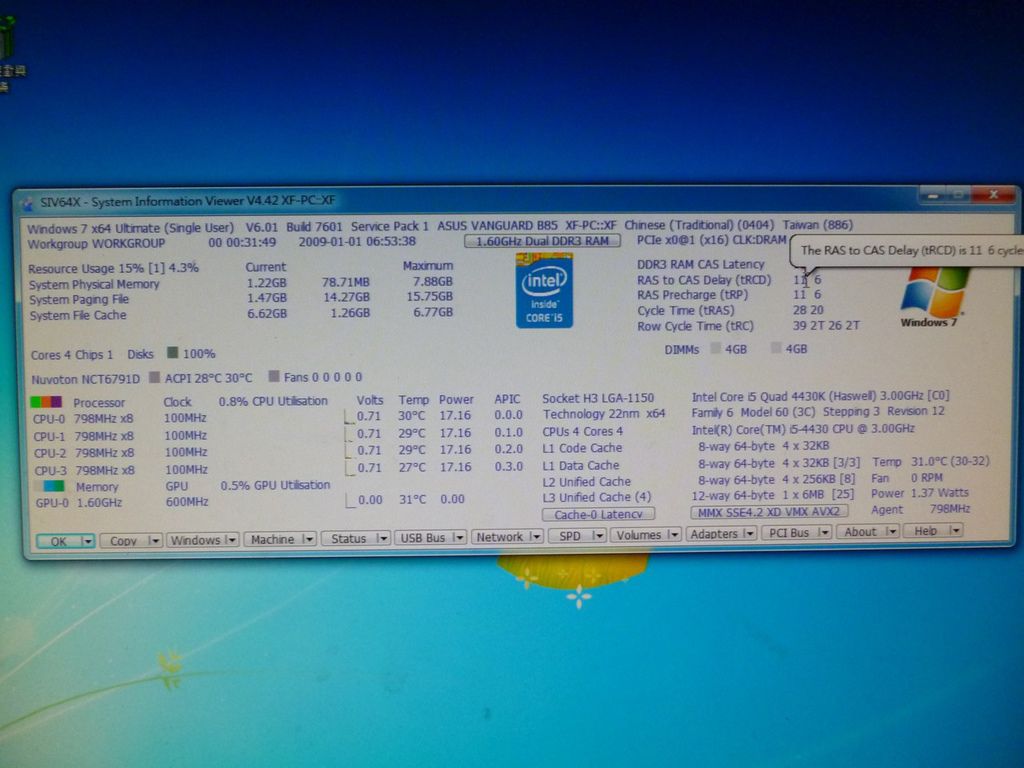

SIV64X
係統資訊。
【
▼
】
PC Wizard 2013
主機闆資訊。
【
▼
】

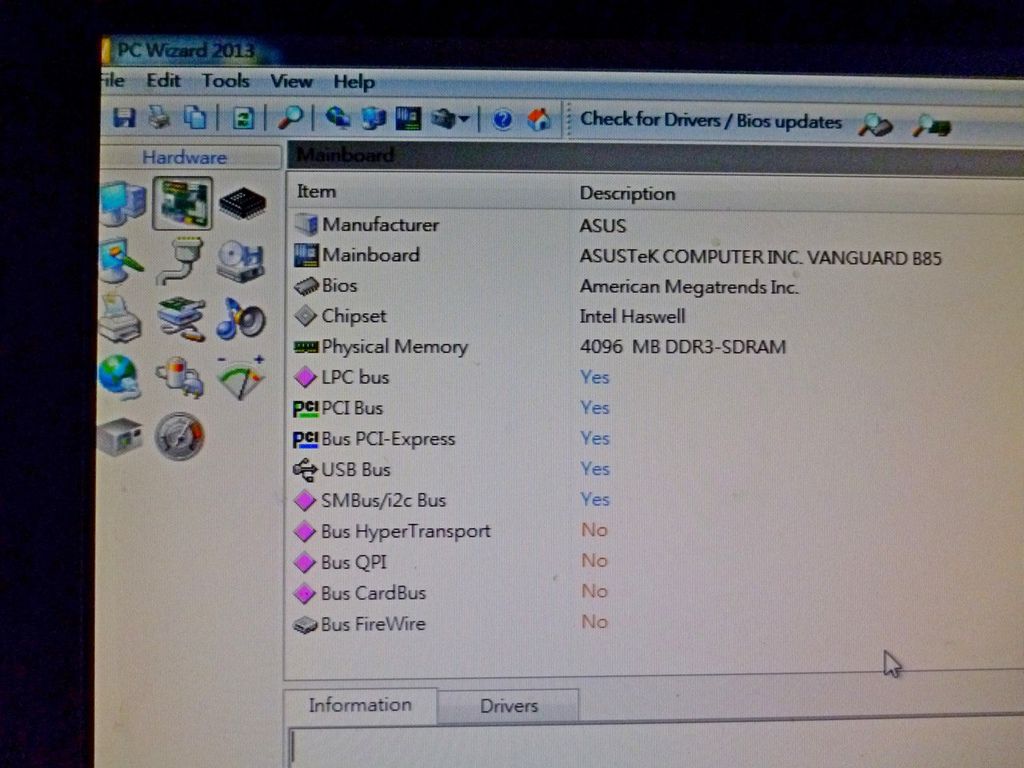

HWiNFO64

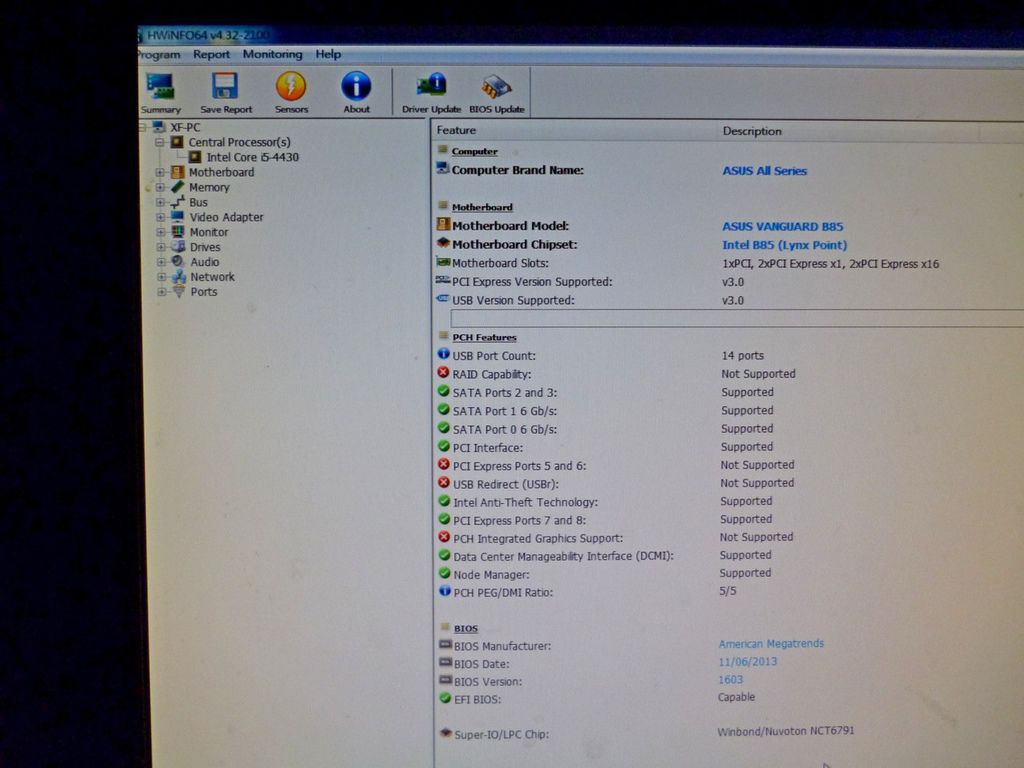

主機闆資訊。
【
▼
】

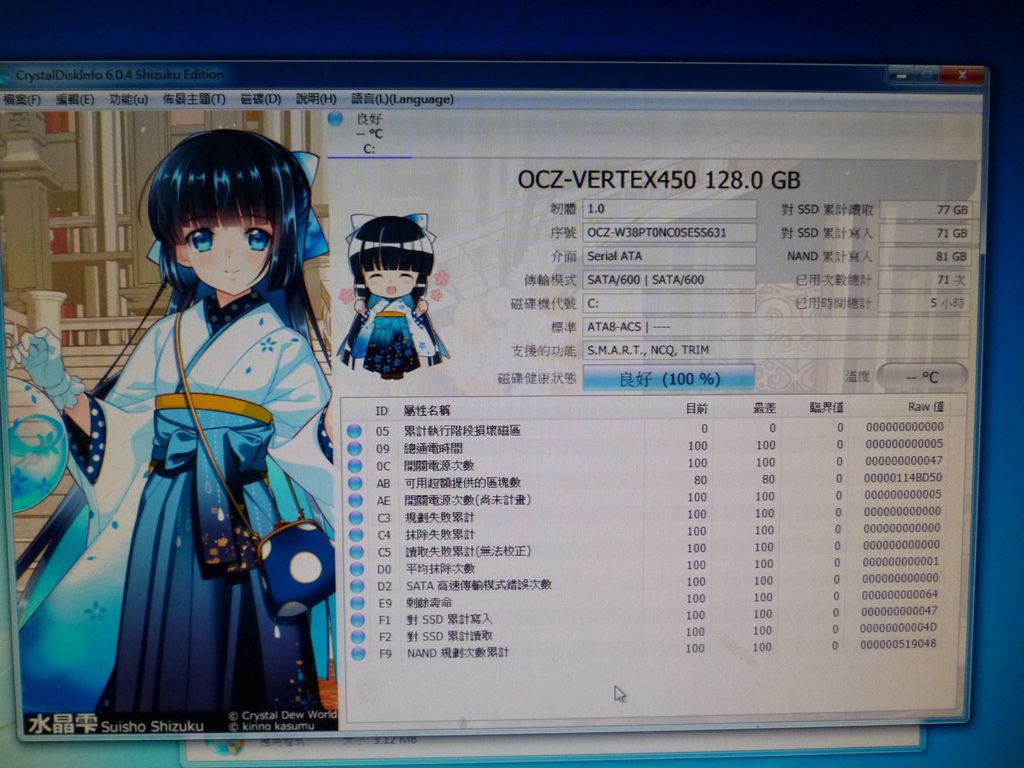

OCZ VERTEX 450 128G SSD
硬碟資訊。
【
▼
】

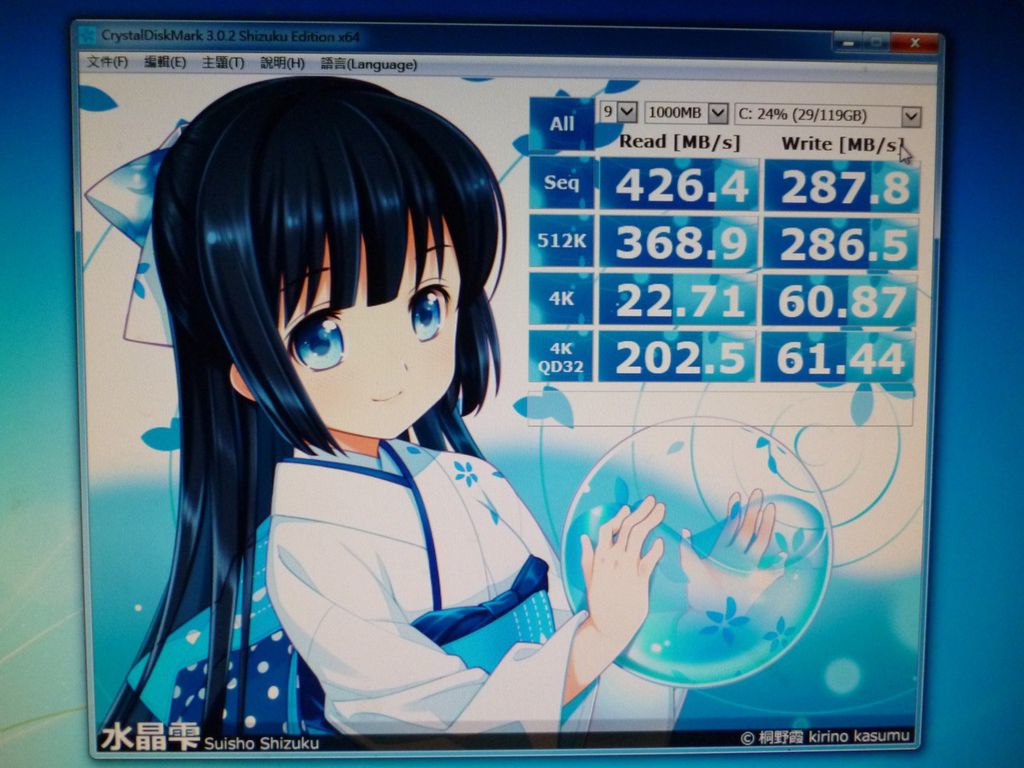

OCZ VERTEX 450 128G SSD
讀寫測試。
【
▼
】

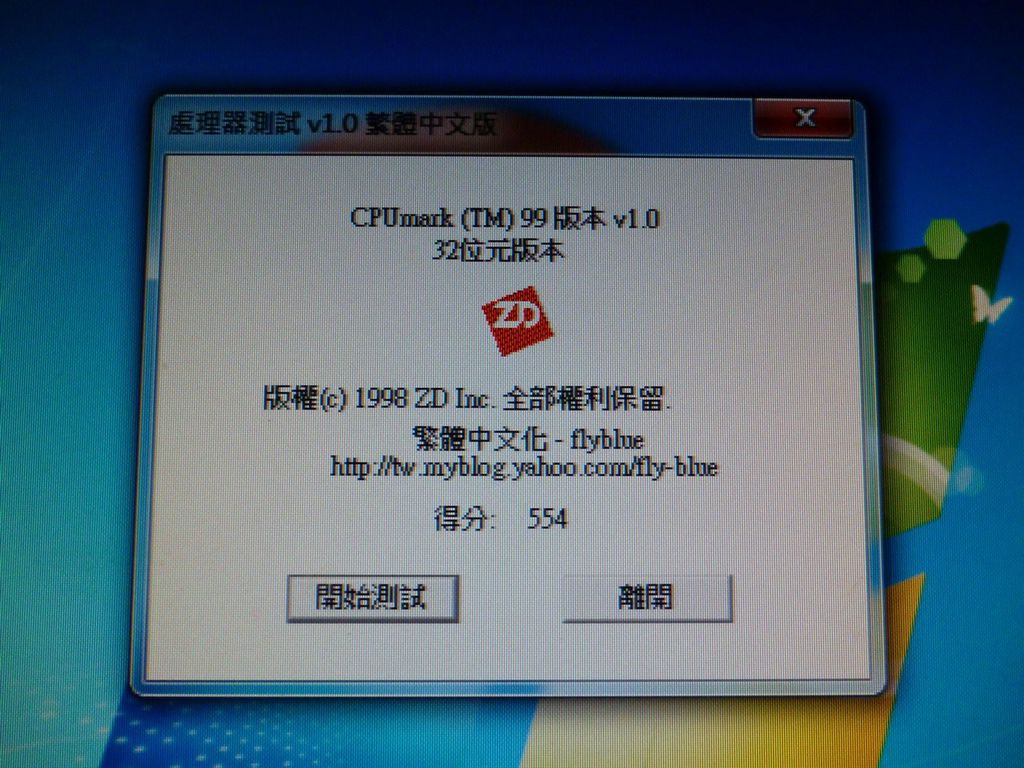

CPU Mark 99
得分為
554
分,分數比老電腦整整多瞭一倍以上。
【
▼
】
Super Pi

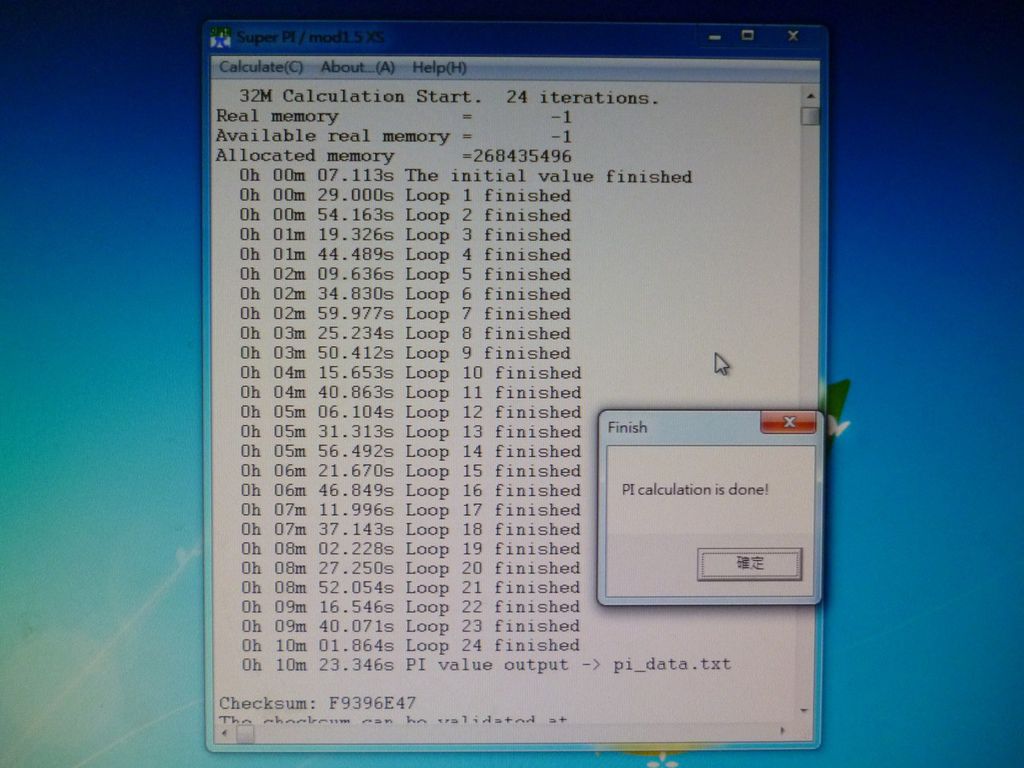

測試
Avexir
記憶體穩定度。
【
▼
】

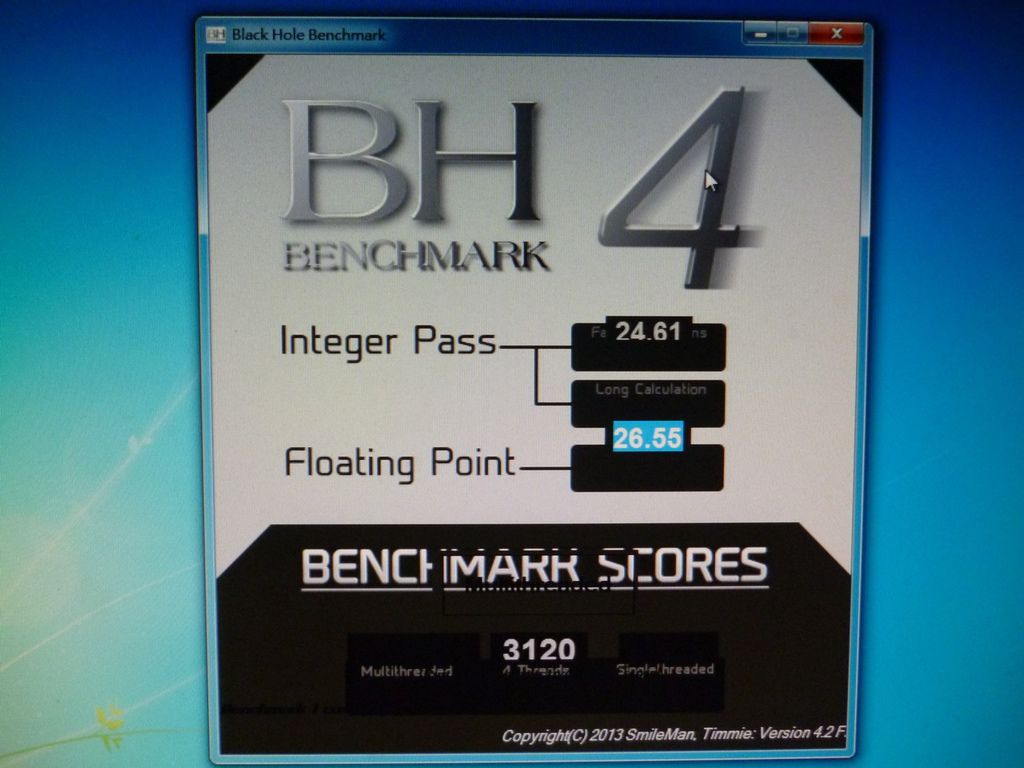

BenchMark
為
3120
分。
【
▼
】

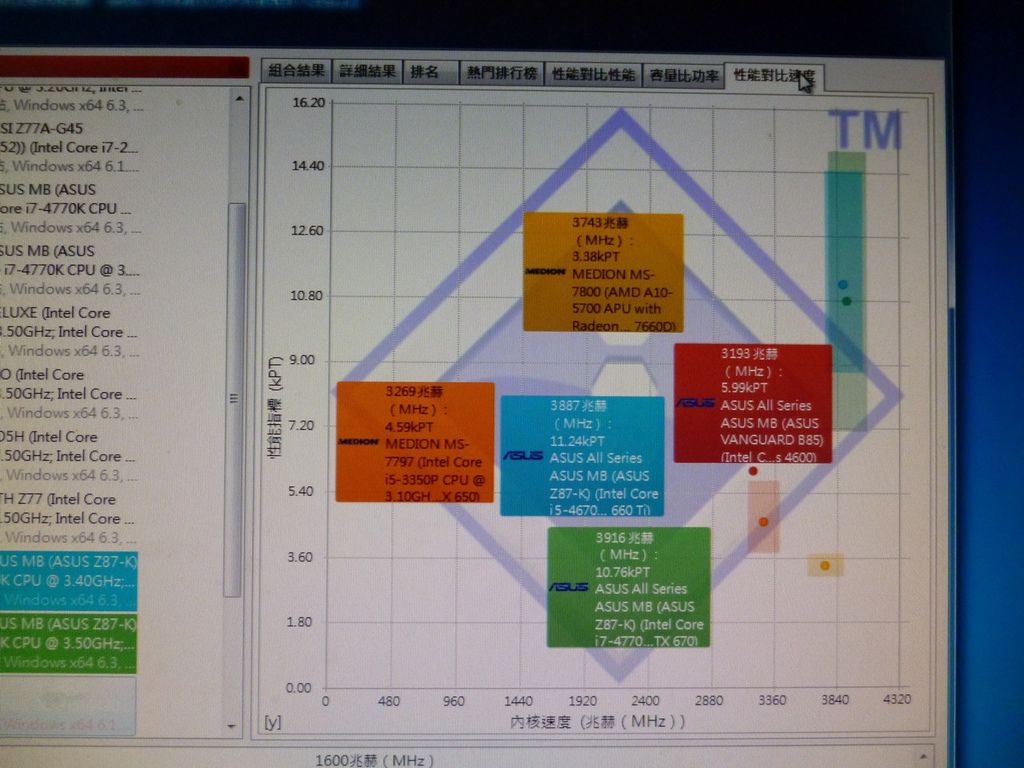

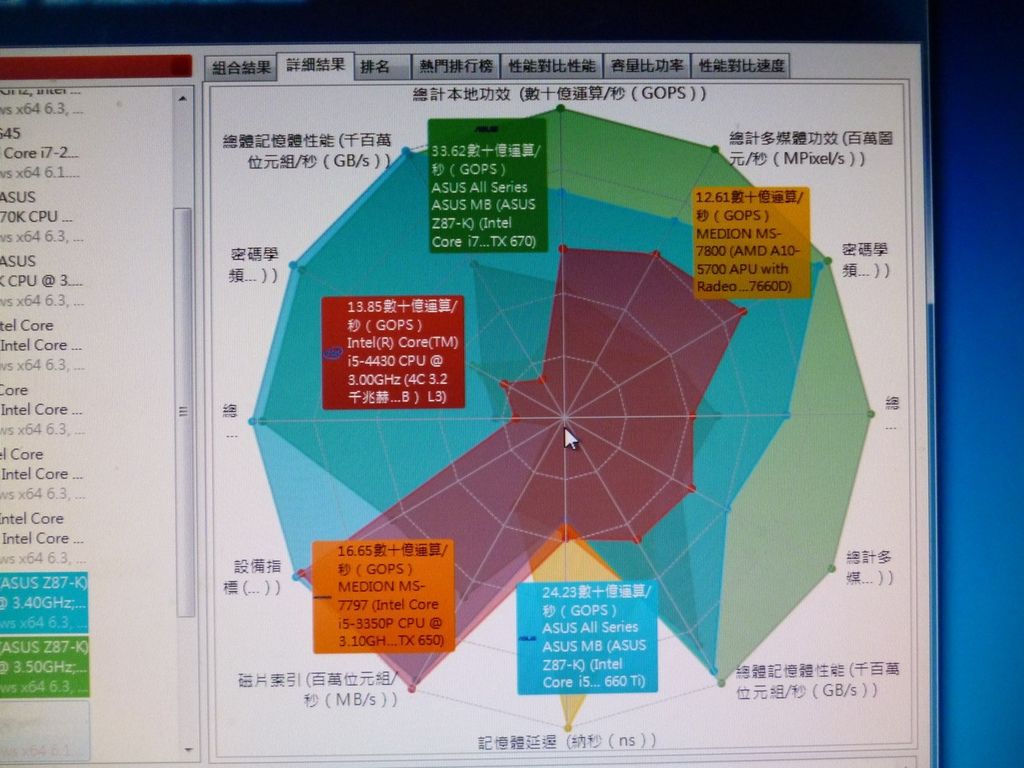

SiSoftware Sandra 2013 SP1
整體性能比
【
▼
】
SiSoftware Sandra 2013 SP1
耗電與性能指標比
【
▼
】
SiSoftware Sandra 2013 SP1
耗電與記憶體容量比
【
▼
】
SiSoftware Sandra 2013 SP1
內核速度與性能指標比
【
▼
】
ASUS
內建
AI Suite III
軟體,

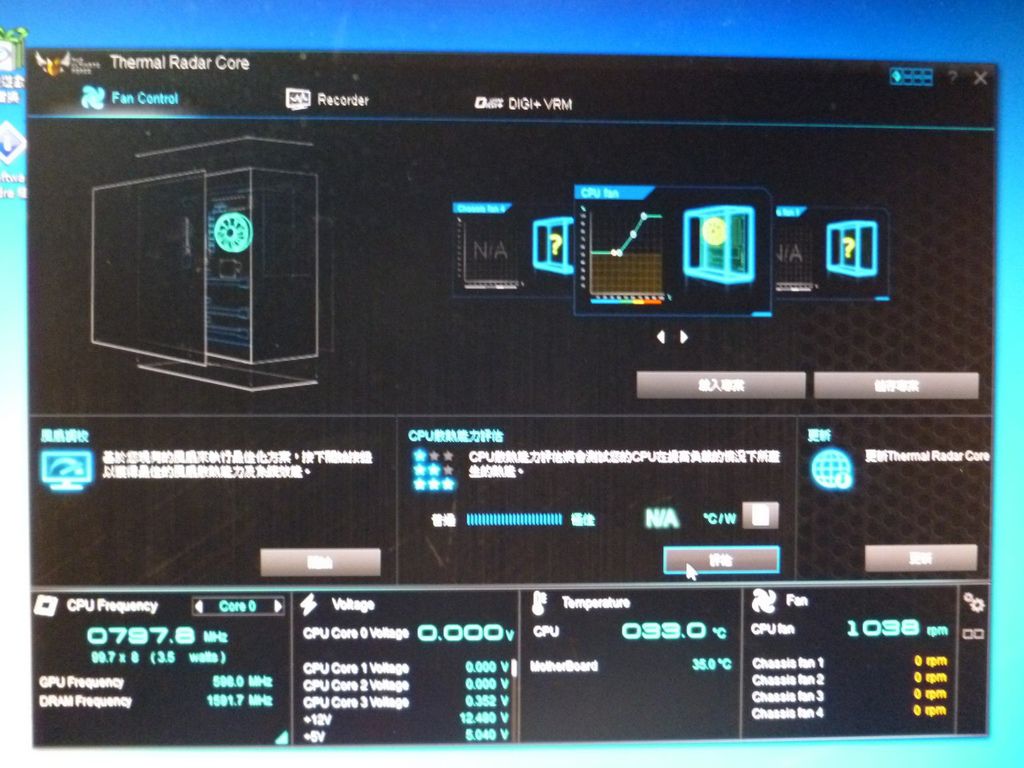

Thermal Radar Core
可針對主機闆上的進行四個風扇進行各彆調校。
【
▼
】

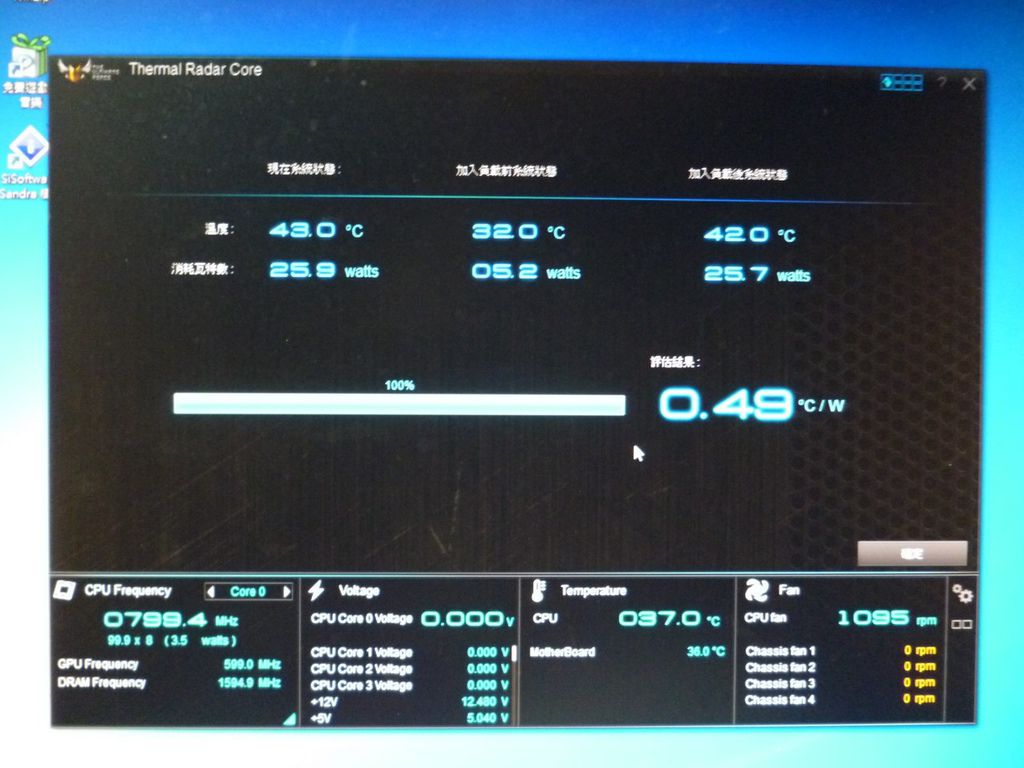

Thermal Radar Core CPU
散熱能力評估。測試平台評估後每一瓦約上升
0.49
度
C
。
【▼】測試舊電腦 開機到完成,完成時間竟然要3分20秒,真的太Orz瞭
舊電腦平台:
CPU:AMD64 3400+
RAM:金士頓 DDR1 1G*2 1333MHz
HDD:日立500GB
POWER:FSP 300W
OS:Windows XP
【
▼
】測試重新開機速度
影片,
完成時間不到30秒,真的太快囉~
新電腦平台:
CPU:i5-4430
RAM:AVEXIR DDR3 1600 4G*2
HDD:OCZ Vertex 450
POWER:Antec 450W
OS:Windows7
【心得感想】
華碩一直以來都是筆者愛用的主機闆,穩定性高,效能強勁,不會有讓人使用一年就故障不斷的感受。這次過年升級選用
TUF
係列的
VANGUARD B85
,就是看中主機闆本身的用料和親民的價格,若以原價屋現在的價格
$3290
來看,保固
5
年,真的就物超所值瞭。雖然在電源管理部份改為
4
相
VRM
供電,不過用料上仍為
TUF
軍規係列的等級,在顯示輸齣介麵從
D-Sub
、
DVI
、
HDMI
到
DP
一應俱全,另提供四組記憶體
DDR3
模組,最多可擴充至
32 GB
,在外接顯卡的部分提供瞭兩組
PCI-E x16 (3.0 x 16, 2.0 x4)
、一組
PCI-E x1
和一組
PCI
,並內建
4
組
SATA 3 (6 Gbps)
以及
2
組
SATA 2 (3 Gbps)
插槽,安裝
SSD
或
SSHD
都是非常充裕的,沒有因主機闆使用標準
micro-ATX
尺寸而影響擴充性,以機殼空間收納及擴充性來說
VANGUARD B85
對筆者來說真的都足以應對瞭
;多顆散熱風扇及也是
TUF
係列的特色,搭配
Thermal Radar Core
軟體可調整風扇轉速及最佳化,更可以增加主機闆的可靠度,馬年就靠它嚮前衝瞭,衝嚮
5
年後的狗年吧
,

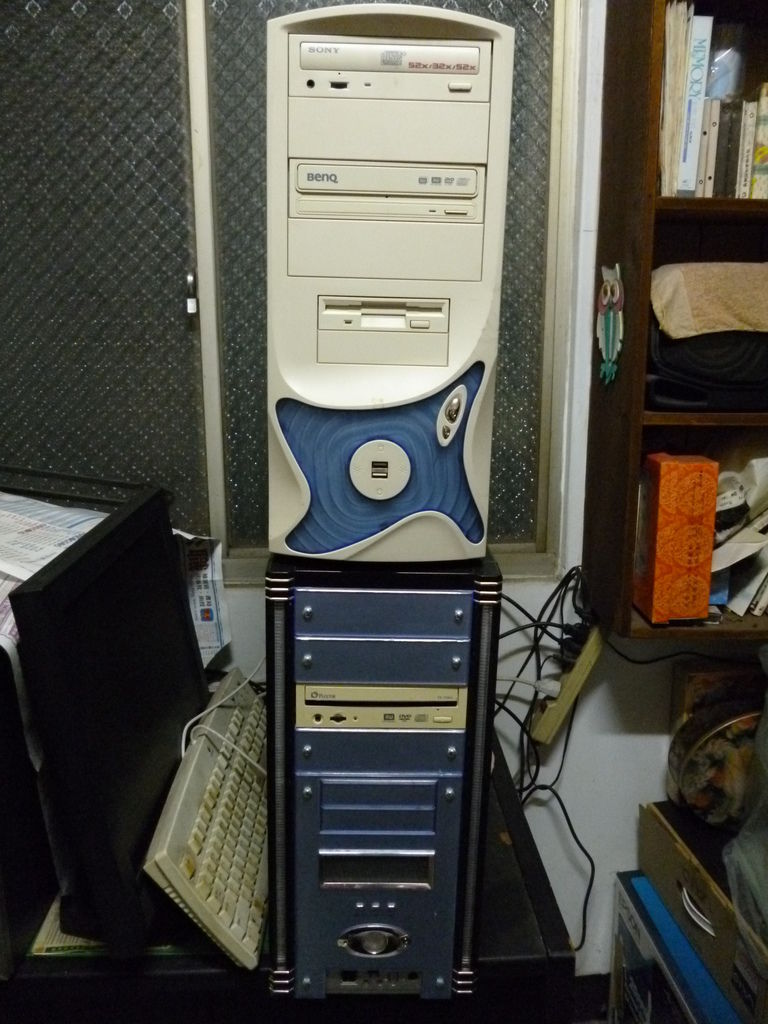

最後一定要來一張新舊機疊疊樂
,祝大傢馬年行大運!
【▼】喂喂喂
,疊疊樂不是這樣玩的啦~(菸)
