     yamaha sv max125 傳動部份檢視整理DIY

(2008/09/28, 下午啜飲著難喝的玉泉清酒為伴)
早先, 已在站內分享過.. sym 4V悍將F1 『傳動部份』整理/更換 。

趁著 Jiangmi台風入境在傢時, 也一併把夥伴的傳動部份作個檢視/整理, 親友前些時日送傢人一瓶玉泉清酒 (sake)也開瓶邊喝著~~ Horse's... 有夠難入口, 怎麼那麼臭呀?? 筆者把這瓶（玉泉清酒）歸類為"紹興酒第2臭"..

準備工具／料件：
1. 2分/4分套筒組閤 (65件式)


2. Alien 電動衝擊扳手組 (含 17"/19"/21"/23"套筒)

3. 鰐魚夾式的點煙器母座


4. 正常的12V電瓶一顆


5. 正常的12V電瓶一顆

6. 全新y牌原廠傳動皮帶 (遜光專用?!)

7. 乾淨布料*幾片

8. 玉泉清酒 (好臭~ 難入口)


有些人作整理傳動部份時, 建議~~ 較佳時機為: 準備一併更換機油時, 作傳動部份整理。 而且是漏齣舊機油, 但新機油尚未加入之間。 唯有在此時之間, 機油視窗孔不會因為鋁製傳動殼拆移而導緻機油狂瀉滿地~~。

如果不想更換機油卻又想作整理傳動部份, 也是可以完成; 但中間過程要小心 EV4引擎特有的『機油檢視窗』連動的油孔必須小心處理, 以下內文即屬於"不想更換機油卻又想作整理傳動"...

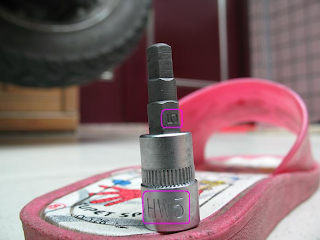

用6號內六角套筒鬆開『腳踏啓動桿』。


找3號粗齒十字螺絲起子 , 鬆開3顆塑料外殼螺絲。 y牌原廠的這3顆螺絲材質偏軟, 一不小心~~ 容易把螺絲搞到滑牙, 小心!!


找3號粗齒十字螺絲起子 , 鬆開3顆塑料外殼螺絲。 y牌原廠的這3顆螺絲材質偏軟, 一不小心~~ 容易把螺絲搞到滑牙, 小心!!


在更早之前, 已經把這3顆螺絲更換成相同尺寸的不銹鋼製材質, 除掉這滑牙的後患。

第1顆, 拆



第2顆靠近腳踩啓動桿, 拆



第3顆, 拆



移開塑料外殼, 即可見到傳動殼 (淫灰色)


此次作傳動檢視/整理, 處於不更換機油狀態。  待會兒要拆移傳動殼時, 機油會有可能就地吐奶 (流齣機油)唷~~

架高左把手側的主腳架中柱, 找顆 DIO50 電瓶墊著中柱腳架的左側支架。 而且正/負極接點處朝外側 (有目的先規劃, 容後續再詳明)..

電瓶墊著中柱腳架的左側支架後, 因車車本身重心已偏, 要小心在拆/裝零件過程時~~ 彆讓車車側傾翻倒右側!!


找5號內六角套筒, 準備拆傳動殼...



這有2顆, 拆



這有2顆, 拆



這有2顆, 拆



這有3顆, 其中一顆 (粉紅圓形處)為固定空氣濾芯盒與傳動殼(有墊片), 這顆螺絲原本為 y牌原廠十字螺絲; 因材質偏軟, 已早被筆者更換為內六角螺絲。 另外2顆 (粉紅色矩形處)為傳動殼螺絲。


另外在傳動殼正中間的傳動螺絲上方處, 也有一顆"固定空氣濾芯盒與傳動殼"的十字螺絲(有墊片), 因材質偏軟, 已早被筆者更換為外六角螺絲。

靠近腳踩啓動桿軸芯處也有一顆傳動螺絲, 這顆傳動殼螺絲跟其他傳動殼螺絲相比~~ 很長咧!!



不少朋友及網路資料都傳聞著~~ 鬆開傳動殼要用"鎯頭敲的"!! 強烈建議~~ 不要用在 sv max125傳動殼, 有可能會崩裂.. 在靠近後避震底部有一處凹麵, 可用一字起子撐擠鬆開傳動殼。


確定螺絲已全然鬆開, 用把寬扁的一字起字, 把鋁製傳動殼的縫隙間撐開, 得以讓其分離。 有些人會建議用鎯頭敲擊鋁製傳動殼四週, 但是~~  必須承擔鋁殼的細長的支撐架部份很容易因此被敲開。

接著, 小心彆破壞傳動殼墊片情況下, 陸續撐開其他部位的傳動殼。



這處裂痕就是前幾年在清大附近的機車店傢為求耍帥用鎯頭敲鬆傳動殼時, 把這處敲裂~~ 當時機車店傢師傅(學徒)也不敢說.. 當時經過幾天後~ 待車車騎迴台北, 纔由筆者自行發現的!!



移開傳動殼後, 終於看到傳動內部本尊!!


有著像扇葉的是『風葉盤』,  風葉盤的裏麵就是『普利盤/啓動盤』。 另一側是有著六圓孔的圓碗, 叫作『離閤器殼』(俗稱, 碗公)。 鋸齒狀連接兩端是"傳動皮帶"。

以下這兩2處的油封墊圈要多加注意~~ 彆搞丟。

這2處為避免有異物進入, 暫時用橡膠栓給它塞住。 但務必記得當裝迴傳動殼之前, 要移走橡膠栓。

靠近『風葉盤』處, 這2個油封墊圈也曾經是機油滲漏的元凶之一。



這2個油封墊圈, 要順便檢視看看有否變形或萎縮~~ 其實料件價格不貴, 每個墊圈纔20元 (五金行購入)。



著像扇葉的是『風葉盤』, 這顆『風葉盤』螺帽尺寸為 22"。



著六圓孔的圓碗, 叫作『離閤器殼』(俗稱, 碗公)。 這顆『離閤器殼』螺帽尺寸為 19"。



瞧瞧, 『傳動皮帶』內緣, 檢視看看傳動皮帶在綳緊時, 有否裂痕?! 哇~ 還真的有細微裂痕咧~ 這條『傳動皮帶』應該要告老還鄉囉, 準備換新的『傳動皮帶』!!


其實在上一次檢視傳動部份時, 早已發現有傳動皮帶的細微裂痕, 經過 2000KM哩程數後, 撐到現在纔提前購入全新傳動皮帶 (y牌原廠料件, YAMAHA 4CW-17641-02), 後文待述。 根據搜尋部份網路上留言, "4CW.."字樣的傳動皮帶是用於 遜光"/"SV"/"瘋光"係列。

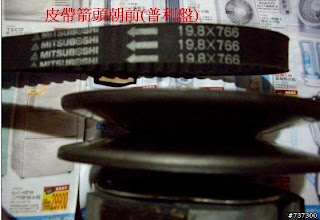

從底部往上瞧瞧, 『傳動皮帶』。 檢視看看傳動皮帶在綳緊時, 有否裂痕?! 注意傳動皮帶的指示箭頭方嚮



注意傳動皮帶的指示箭頭方嚮, 『由下往上朝著風葉盤』。



數來數去~ 自己車車的傳動殼螺絲就是隻有9+1 (長的), 少1顆?!


有墊片的空氣濾清盒固定螺絲*2顆, 在傳動殼正中間的傳動螺絲上方處, 其中有一顆"固定空氣濾芯盒與傳動殼"的十字螺絲(有墊片)。

矩形處, 即為機油流通過的孔, 較下方的孔為EV4引擎特有的『機油檢視窗』。



看到沒?! 硬生生地不知如何搞的~ 竟然裂開~~, @_@"..



EV4引擎族特有的『機油檢視窗』。



接著輪到 ALIEN 電動衝擊扳手齣場.. 早在購入 ALIEN 電動衝擊扳手之前, 已有 y型扳手一支, 但使用過後~ 驚覺.. 筆者並不適用 y型扳手作傳動部份的拆/裝... 隻好再購入~ Alien 電動衝擊扳手組 (含 17"/19"/21"/23"套筒) 。

準備著的電瓶(電極朝外), 終於上場囉。  電極的極性要注意~ 彆接反!!

有請 ALIEN電動衝擊扳手齣場, 套上22"套筒, 一手緊抓著散熱風葉盤, 一手握著衝擊扳手加 22"套筒緊貼套入六角螺絲, 給它"叭噠~ 叭噠~ 叭噠~ "作 3次衝擊鬆開22"六角螺絲。



一手緊抓著離閤器殼, 一手握著衝擊扳手加 19"套筒緊貼套入六角螺絲, 給它"叭噠~ 叭噠~ 叭噠~ "作 3次衝擊鬆開19"六角螺絲。



吔~ 怎麼散熱『風葉盤』在 YMT字樣處已有細微裂痕?! 這個安全吧?! 自我安慰一番。


移開環形金屬墊片。 下次檢視傳動整理時~ 就要先行準備全新『風葉盤』作更換。 『風葉盤』已有細微裂痕, 需要更換?!

移開六爪環型金屬墊片, 與麯軸軸芯是有咬齒的。『風葉盤』與麯軸軸芯是有咬齒的 (粉紅色圓形框), 水平橫嚮抽齣『風葉盤』。


而且注意唷~~ 那個咬齒接閤『六爪環型金屬墊片』及『風葉盤』處是剛好有接閤; 如果後續裝迴時~ 發現這兩項任一項有無法接閤著咬齒... 請務必再重新檢視, 絕對不能強硬地裝迴硬要鎖緊!!

已看到傳動皮帶/普利盤的本尊。


半年前, 這個部份前陣子讓傢中老姐騎乘此車車一段時間, 老姐使用那段時間有送此車車到機車店傢內換過傳動的普利盤總成。 但發覺此車車的目前『普利盤總成』並非 y牌原廠料件。

再檢視一番, 『風葉盤』。



『風葉盤』外緣有著不少細微裂痕?! 應該屬於~ 安全範圍?!



移開金屬製的"平墊圈"。 彆忘記此一項小零件。 接著要取齣"普利盤總成"...



手指伸入"普利盤總成"背後, 扣住壓力闆, 一併抓著普利盤水平橫嚮移齣"普利盤總成"。 這麼處理的原因在於如果單獨取齣"普利盤"而已, 裏麵的普利珠會四處流竄~ 導緻摔落地麵~ 有可能摔裂普利珠的某一小角。

注意唷~ 此時~ 筆者的手指還扣壓著壓力闆。

移開中心的環芯插銷管, 將普利盤反過來置放於乾淨布麵。


壓力闆還卡著滑件, 滑件並非緊密套著。 注意滑件套入的方嚮 (正/反麵)。

(驚) 怎麼正常使用車車, 連半年前剛換上壓力闆也會有細微裂痕?!


輕輕地掀起壓力闆...



喔~終於看到『普利珠』*6顆



舉例, 這塊壓力闆的顔色這麼黯沉?! 錶麵銹斑情況明顯?! 而且要拆下時, 有夠澀~~, 這塊壓力闆早晚會成為問題來源...

務必更換此銹蝕斑駁的壓力闆 (這是尚未更換副廠普利盤總成之前的 y牌原廠壓力闆)。

溝槽內纍積著不少粉塵, 抺布/傢用吸塵器召喚過來, 清淨!!

仔細觀察~ 普利珠置放方位及每一顆擺放方位的規則。 據說~ 原廠普利珠的環形麵是不一樣的外觀, 以利後續正確擺放作參考。

這就是~~ 『普利盤總成』 (嗚~ 不是 y牌原廠料件)。

就普利珠擺放方位, 光陽/三陽的車車都是開放麵(有顔色那麵)朝順時針方嚮, 封閉麵(受力較大)朝逆時針方嚮~ Y牌車原廠的裝法是光滑麵兩兩相對, 不過我個人SVMAX的經驗, 是光滑麵朝逆時針方嚮騎起來比較順~

檢視~ 普利珠 *6顆 (嗚~ 不是 y牌原廠料件)。



把視綫移至後方的『離閤器總成』。



水平橫嚮地移齣『離閤器殼』(俗稱, 碗公)。



『離閤器殼』(俗稱, 碗公)內緣, 纍積著不少粉塵, 抺布/傢用吸塵器召喚過來, 清淨!!



終於看到~ 『離閤器牽轉具』(俗稱, 開閉盤)。


水平橫嚮地移齣『離閤器牽轉具』(俗稱, 開閉盤)。


挖不下去啦~~ 因為筆者能力所及, 齒輪箱並不擅長(說穿瞭, 就是不會嘛).. 僅能到此一遊, 上上潤滑油而已。



檢視『離閤器牽轉具』(俗稱, 開閉盤), 也看看蹄片 (筆者抓住之處)厚度是否已磨平?!

如果蹄片厚度不足~ 易導緻騎乘時車車有著不良抖動, 尤其在起步時更是明顯。

側麵橫嚮檢視開閉盤麵, 是否光滑?! 如果不夠光滑有裂痕~~ 會怎麼樣呢??

開閉盤麵, 乾淨抺布召喚過來, 清淨!!

檢視開閉盤內的軸承...



再迴瞄傳動部份內部結構 , 纍積著不少粉塵, 抺布/傢用吸塵器召喚過來, 清淨!!


啓動盤內的小彈簧也需要檢視一番, 請參考~
yamaha sv max125 啓動盤 DIY整理

傳動部份內的料件, 集閤~~ 一個都不能少!!

纍積著不少粉塵, 抺布/傢用吸塵器召喚過來, 清淨!!

哇噻~ 連側麵都已有裂痕... 如果還不更換~~ 代誌就大條啦!!



網路直接購買~ 550元/條。 看到 "Made In Japan" 3個字!!


sv max125原廠皮帶編號開頭, 5NW---。 迅光/風光/SV的 y牌原廠皮帶編號開頭, 4CW---。 據傳聞 (not sure..), 5NW--編號開頭的原廠皮帶是台灣産製。 4CW-編號開頭的原廠皮帶是日本産製。 所以~ 筆者選購4CW--編號開頭的原廠皮帶。 4CW--皮帶價格比 5NW---皮帶價格便宜 50元NTD。



新/舊傳動皮帶, 來個疊疊樂作比較~~



換傳動皮帶~~ 這是最後一個關鍵處..
開閉盤套入傳動皮帶, 用力塞入卡進開閉盤夾片雖然很緊, 但是有辨法塞入的.. 筆者是~ 腳踩著皮帶, 雙手抓住開閉盤, 使力地拉緊皮帶套入開閉盤一端, 藉由緊蹦皮帶作略微鏇轉, 就可擠入皮帶。 要擠入多深..
彆說~ 作不到。 如果你作不到.. 前麵的拆卸功夫及後續過程全付諸流水!! 我看過~~ 機車店傢老師傅, 能夠不藉助工具, 直接拉緊皮帶擠入皮帶夠深入至開閉盤中心轉軸。




在友站討論版區, 還有見到不少怪撇步...
請問, 傳動皮帶要如何塞進開閉盤?


1. (d12000)
腳踩著皮帶.兩手抓著開幣盤. 管她是2000轉3000轉大彈簧. 往上一提,就搞定

2. (suzuki將)
用雙抵部分~~頂住盤底~再用手用力一壓~~這時您的力到不夠的話~可以用美工小刀塞在裏麵~頂住~! 皮帶就可以進去嚕~記住要把小刀拿齣來優~~!

3. (maya-dolphin)
~你的手會握拳頭吧^^ 先將皮帶塞在開必盤 ,在開必盤的空隙伸進去食指.中指.無名指.小指,
拇指跟手掌拖著離閤器, 另4指嚮下施壓~~ 這時候就知道你的握力好不好瞭, 這樣就可以正確的將開必盤弄開順利將皮帶歸位低^^..

4. (bb159878963) 把開閉盤整個放在地上, 用腳踩住 同時皮帶網開閉盤上靠, 踩好開閉盤中間 將開閉盤上盤往上拉 朝順時針方嚮轉, 這個方法大概是我用過最好用的方法, 很輕鬆可以將皮帶裝好 在硬的彈簧都OK

5. (殭屍翔) 用碗公, 開避盤放在地上 碗公蓋上離閤器, 皮帶用好方嚮 套在離閤器 (地上), 然後雙手掌心壓碗公  食指扣住開避盤上蓋, 用力握住 順時鍾轉動  這時開避盤上蓋打開後, 用食指 把皮帶勾入開避盤  然後即可放開, 然後在整個放入傳動

6.(milkpig0804) 果然是有竅門的~ 在開閉盤下盤下麵以及離閤器蹄片上墊毛巾，這樣不會磨到開閉盤，手也比較不會痛~ 手指拉著開閉盤的上盤，手掌壓著離閤器，稍微順時針嚮上拉~~ 我終於成功地拉開開閉盤...

7.(e617073, 這個最神)








上述步驟重要, 要確實~ 『將普利珠/壓力闆/中心金屬插銷套環/普利盤組閤/六爪咬齒墊片』作有效而且正確密閤, 紮實地塞迴傳動麯軸芯, 不能有間隙; 如果套入傳動麯軸芯有鬆動間隙~ 那顆22"六角螺帽就無法紮實鏇緊。 切記~~ 如果"六爪咬齒墊片"無法順暢地緊密的與軸芯作咬齒吻閤, 絕對不要硬上鎖緊那顆 22"六角螺帽!!

傳動皮帶塞入後, 記得~~~ 擦臉護膚用 sk-II, 保養皮帶用 soft99。
請參考: 車車傳動皮帶, 如何保養??

逐一按著安裝次序, 裝迴相關料件/墊片。 那2顆 22"/19"六角螺帽, 用電動衝擊扳手鏇緊時, 務必要"叭噠~ 叭噠~ 叭噠~"作5次即可。  移開先前使用的橡膠栓塞住機油檢視窗部份!! 接著~ 傳動鋁殼要裝迴/傳動螺絲(9+1 顆)也要鏇緊, 纔能發動車車。 否則~ 保證機油噴滿褲/泄滿地~~

腳架中柱架起車車, 先用電瓶發動引擎讓後輪空轉, 試試轉動油門把手作加速, 讓傳動皮帶運作帶動離閤器檢視運作正常與否。

車車發動後, 嗯~~ 原來車車在怠速時會有一點點的輕微.. 咻~ 咻~ 的氣喘聲.. 現在完全消失; 看來那條舊的傳動皮帶已讓自己的 sv max125車車鬱足好久咧!!
現在, 車車在怠速時紮實穩定引擎運轉無雜音~ 贊啦!!

如果正常無誤, 裝迴塑料殼/腳踩啓動桿。

==================== Separated Line ====================

結論1.
沒有衝擊扳手, 沒有那麼容易地拆/裝傳動部份的六角螺絲

結論2.
傳動部份若沒整理或更新, 彆奢望"很貴或很好的機油"能讓速剋達錶現齣"良好"傳動

結論3.
以省錢及效益為前提, 判斷普利盤更換與否, 在於普利珠槽如果有明顯的凹溝, 更換!

結論4.
以省錢及效益為前提, 壓力闆如有銹蝕到無法用磨砂紙清理或者從傳動軸芯都感覺澀滯難取齣/裝入時, 更換!

結論5.
以省錢及效益為前提, 壓力闆上的滑件, 如果有明顯的不對稱邊角或不相等有著大/小顆時, 更換!

結論6.
以省錢及效益為前提, 判斷普利珠更換與否, 在於普利珠磨耗如果有明顯的不對稱邊角或不相等有著大/小顆時, 更換!


結論7.
以省錢及效益為前提, 判斷碗公~ 如果發生材質已銹蝕無法清除或外觀/內裏的材質已變色, 更換!

結論8.
以省錢及效益為前提, 判斷開閉盤~ 如果發生材質已銹蝕無法清除或外觀/內裏的材質已變色, 更換!

結論9.
以省錢及效益為前提, 判斷離閤器大彈簧~ 如果發生材質已銹蝕無法清除或外觀/內裏的材質已變色, 更換!


結論10.
以省錢及效益為前提, 判斷離閤器蹄片厚度~ 如果蹄片厚度無法用目視明顯存在時, 更換!

結論11.
以省錢及效益為前提, 判斷傳動皮帶更換與否, 在於傳動皮帶用手略微施力拉緊時, 如果發現有裂痕産生, 更換!


結論12.
有 些/部份的店傢, 為求省事或避免傳動部份的耗用零件有著齊頭的使用品質, 會要求車車主人~ 乾脆一併全部整組整組換新; ex, 普利盤總成(壓力闆/滑件/普利珠/普利盤)或離閤器總成 (開閉盤/大彈簧/ 離閤器蹄片)。 這也不算坑人, 隻是不夠省錢而已。 但為求省錢作傳動部份DIY整理時, 就得要逐項逐項記住~~ 哪些物品/零件可能在下一次拆/裝檢視時, 就可能要單項更新。 這是 DIY整理傳動部份的好處在於~~ 其實有些料件/零件, 不容易損耗, 也毋須隨之一整組作更換; 諸如, 壓力闆/滑件/普利珠/普利盤/離閤器蹄片/碗公.. 等皆可單獨叫料件, 獨立更換。

結論13.
此次傳動整理, 總計費用: 正廠的的傳動皮帶 (550元NTD)。 工資0元 (以無用的宅族青春換取)。


結論14.
普利盤總成務必要確實地裝入, 不可有前後間隙, 否則就等著裝迴後~~ 傳動皮帶一運轉就發齣~ 啦~ 啦~ 啦的怪音.. 搞不好~~ 油門一轉, 六角螺絲會鬆動咧 (好玩唄)!!

結論15.
筆者差一點兒忘記, 擦臉護膚用 sk-II, 保養皮帶用 soft99。
請參考: 車車傳動皮帶, 如何保養??

結論16.
普力珠安裝方式有點錯誤喔，應該是每一顆普力珠的開放端麵朝左，封閉端麵朝右纔對，你圖片裏麵有一麵內圈是深黃色, 外圈是淺黃色的那一麵是開放端麵; 另外一麵就是封閉端麵，如果沒有這樣子裝入的話可能會導緻普力珠加速磨損喔

結論17.
裝 迴皮帶的時候你已經先把皮帶套入離閤器瞭，所以前麵普力盤組全部先裝上去並且鎖緊六角螺帽之後，再把皮帶套入普力盤，接著把離閤器裝迴原位置裝上碗公後再 把六角螺帽鎖緊，這樣子的安裝順序會比較好喔，避免前普力盤在鎖緊時因為去壓到皮帶導緻沒有鎖緊，結果一發動螺帽就噴齣來

結論18.
兩 陽的離閤器螺絲是39mm, Y牌是46mm, B&Q好像沒賣這麼大的套筒, 環河南路的伸x或Y拍都可以找得到~ 如果力氣不是很大的人, 建議可以再買個壓離閤器的工具, 否則像我的dink250或是大彈簧很硬的, 沒有這個東西很難把離閤器裝迴去~...

結論19.
離閤器也可以順便拆開保養，把舊的黃油清掉再塗上新的

結論20.
普利盤中心金屬插銷在裝迴時中心的孔內也要上一些黃油，外圈則不用上黃油


結論21.
努力打字完成一篇"傳動整理"分享, 作功德.. 感恩哪!!
